Насосные станции пожаротушения АктивСток-PNS
Наши работы

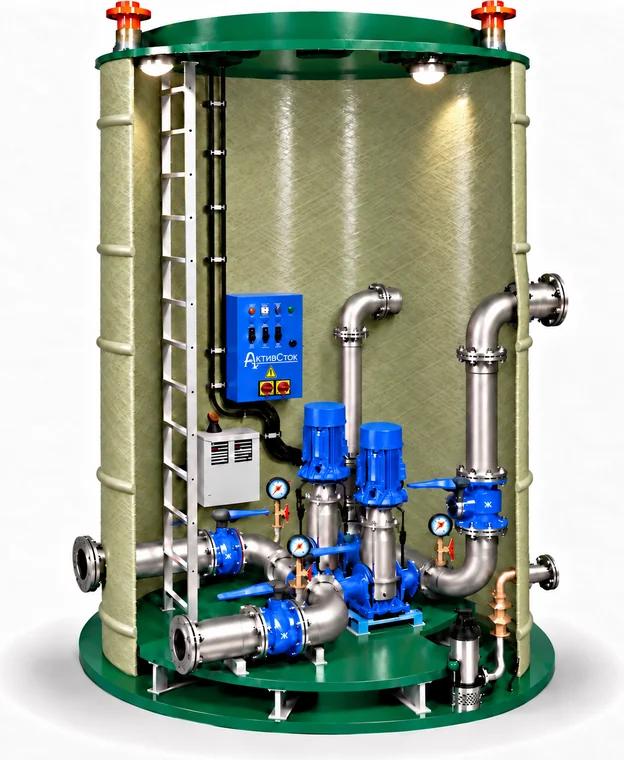

Насосная станция пожаротушения (ПНС) подаёт воду в систему тушения с расчётным расходом и напором. Поставляем станцию в полной заводской готовности: насосная группа, обвязка и автоматика смонтированы в стеклопластиковом корпусе, на площадке остаётся опустить его на плиту и подключить.
Изготавливаем корпуса сами: диаметр 1000–4200 мм, высота до 20 м. Подбираем насосы под вашу рабочую точку, комплектуем щитом управления с автоматическим и ручным пуском.
Характеристики и комплектация ПНС
| Параметр | Значение |
|---|---|
| Диаметр корпуса | 1000–4200 мм, 15 типоразмеров |
| Высота корпуса | до 20 м |
| Исполнение | подземное вертикальное, подземное горизонтальное, на раме в здании |
| Материал корпуса | негорючий стеклопластик, машинная намотка |
| Насосная группа | рабочий, резервный и жокей-насос; марка по рабочей точке |
| Источник воды | пожарный резервуар или открытый водоём |
| Тип системы | спринклерная, дренчерная, водо-пенная |
| Расчётный срок службы корпуса | более 50 лет при соблюдении норм эксплуатации |

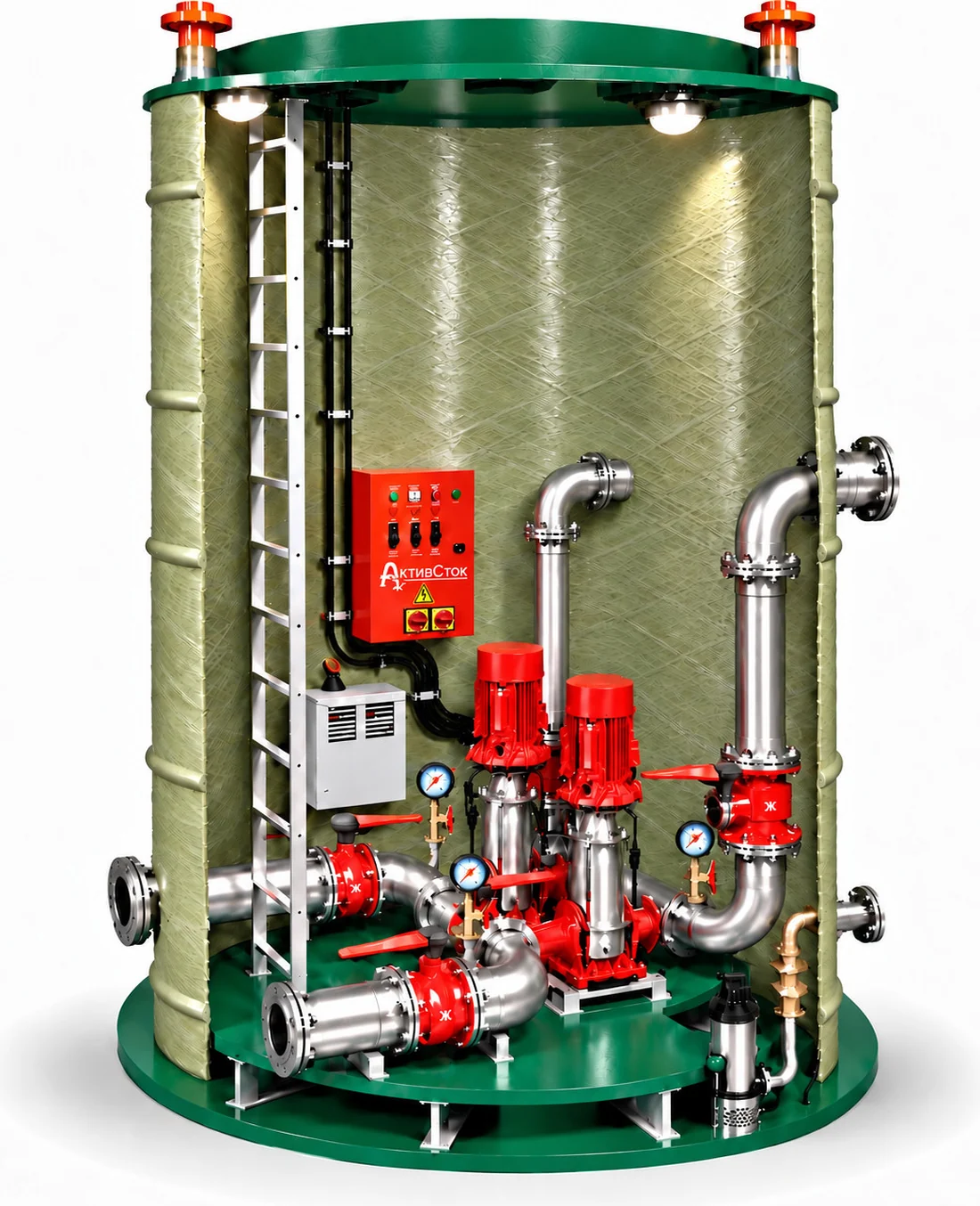

Что входит в станцию
| Узел | Назначение |
|---|---|
| Корпус из стеклопластика | сухая камера для оборудования, стойкая к коррозии и грунтовым водам |
| Основные насосы | подача расчётного расхода на тушение |
| Резервный насос | вступает в работу при отказе основного |
| Жокей-насос | поддерживает давление в системе между пусками |
| Напорная обвязка | коллекторы, задвижки, обратные клапаны, манометры |
| Шкаф управления | автоматический и ручной пуск, чередование, защиты, сигнал на пульт |
| Дренажный насос | удаление протечек из приямка |
| Лестница и площадка | безопасный спуск для обслуживания |
| Освещение и вентиляция | работа в камере, удаление влаги |
Виды станций пожаротушения
По типу системы станции делятся на две группы. Спринклерные запускаются от сигнализаторов давления: вскрылся ороситель — упало давление — пошёл пуск. Дренчерные запускаются по внешнему сигналу от пожарной автоматики и подают воду сразу на всю защищаемую площадь. Отдельно стоят водо-пенные: к воде добавляется пенообразователь из отдельной ёмкости.
По источнику воды — забор из пожарного резервуара или из открытого водоёма. Во втором случае состав воды влияет на выбор насосов: для солёной и агрессивной воды ставят агрегаты с рабочими органами из бронзы и нержавеющей стали.
Типоразмеры корпусов ПНС
Корпус станции пожаротушения — тот же стеклопластиковый цилиндр, что и у КНС, поэтому линейка типоразмеров общая. В таблице длина цилиндрической части в метрах; у вертикальной станции это высота корпуса. Вес усреднённый, при стандартной толщине стенки: на диаметрах 4000 и 4200 мм толщина увеличивается, такие позиции считаем отдельно.
| Объём, м3 | Ø1000 | Ø1200 | Ø1400 | Ø1500 | Ø1600 | Ø1800 | Ø2000 | Ø2300 | Ø2400 | Ø3000 | Ø3200 | Ø3600 | Ø4000 | Ø4200 | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 6.9 | 4.8 | 3.5 | 3.1 | 2.7 | — | — | — | — | — | — | — | — | — | 300 |
| 10 | — | 9.2 | 6.8 | 5.9 | 5.2 | — | — | — | — | — | — | — | — | — | 550 |
| 15 | — | — | 9.7 | 8.4 | 7.4 | 5.9 | 4.7 | — | — | — | — | — | — | — | 880 |
| 20 | — | — | — | 12.0 | 10.5 | 8.3 | 6.8 | 5.1 | — | — | — | — | — | — | 1020 |
| 25 | — | — | — | — | 13.0 | 10.3 | 8.3 | 6.3 | 5.8 | — | — | — | — | — | 1200 |
| 30 | — | — | — | — | — | 12.2 | 9.9 | 7.5 | 6.9 | — | — | — | — | — | 1400 |
| 35 | — | — | — | — | — | 14.2 | 11.5 | 8.7 | 8.0 | — | — | — | — | — | 1600 |
| 40 | — | — | — | — | — | — | 13.1 | 9.9 | 9.1 | — | — | — | — | — | 1720 |
| 45 | — | — | — | — | — | — | 14.2 | 10.7 | 9.9 | 6.3 | — | — | — | — | 1840 |
| 50 | — | — | — | — | — | — | 16.4 | 12.4 | 11.4 | 7.3 | — | — | — | — | 1920 |
| 60 | — | — | — | — | — | — | — | 14.9 | 13.7 | 8.8 | 7.7 | — | — | — | 3050 |
| 70 | — | — | — | — | — | — | — | — | 15.9 | 10.2 | 9.0 | — | — | — | 3400 |
| 80 | — | — | — | — | — | — | — | — | 18.6 | 11.9 | 10.5 | — | — | — | 3800 |
| 90 | — | — | — | — | — | — | — | — | — | 13.2 | 11.6 | — | — | — | 4200 |
| 100 | — | — | — | — | — | — | — | — | — | 14.7 | 12.9 | 10.2 | — | — | 4550 |
| 120 | — | — | — | — | — | — | — | — | — | 17.4 | 15.3 | 12.1 | — | — | 5300 |
| 150 | — | — | — | — | — | — | — | — | — | — | 18.7 | 14.8 | 12.0 | 10.9 | 6250 |
| 200 | — | — | — | — | — | — | — | — | — | — | — | — | 16.5 | 15.0 | 11800 |
Диаметр выбирается не по объёму, а по компоновке: внутри должны разместиться насосная группа, напорная обвязка, шкаф управления и остаться проход для обслуживания. Для двух насосов обычно достаточно Ø2000–2400 мм, для группы с резервным и жокей-насосом берут Ø3000 мм и больше.
Как подобрать станцию
Подбор начинается с расхода и напора, а не с диаметра корпуса. Что нужно прислать:
- расчётный расход на пожаротушение, л/с, и требуемый напор;
- тип системы: спринклерная, дренчерная, водо-пенная;
- источник воды: резервуар или водоём, отметка уровня;
- требуемое число насосов и наличие резерва по категории надёжности;
- размещение: подземный корпус или помещение в здании;
- требования к автоматике и выводу сигнала на пульт.
Если резервуар ещё не считали — методика расчёта объёма. Форма исходных данных — опросный лист.
Цена насосной станции пожаротушения
Цена начинается от 380 000 ₽ и складывается из четырёх величин:
- расход и напор — они задают марку и мощность насосов, а это основная часть стоимости;
- число агрегатов: рабочий, резервный, жокей-насос;
- диаметр и высота корпуса — по компоновке оборудования и глубине заложения;
- состав автоматики: от простого шкафа до диспетчеризации с выводом на пульт.
Точную цифру называем по заполненному опросному листу за 45 минут.
Монтаж
Подземный корпус ставится на монолитную плиту и крепится к её закладным, засыпается песком слоями с одновременным заполнением водой. Станция на раме монтируется в готовом помещении. Работы выполняем сами или контролируем вашего подрядчика: шеф-монтаж, пусконаладка, порядок работ.
Частые вопросы
Сколько стоит насосная станция пожаротушения?
От 380 000 ₽. Итоговая цена зависит от расхода и напора, числа насосов, размера корпуса и состава автоматики. Коммерческое предложение по заполненному опросному листу готовим за 45 минут.
Нужен ли жокей-насос?
Он нужен, если система должна постоянно находиться под давлением. Жокей-насос компенсирует мелкие утечки и не даёт основным агрегатам включаться вхолостую, что продлевает их ресурс.
Чем стеклопластиковый корпус лучше бетонного приямка?
Он приходит на площадку готовым изделием с уже смонтированным оборудованием, не требует гидроизоляции и не корродирует в грунтовых водах. Бетонная камера строится на месте, дольше и с большим числом подрядчиков.
Можно ли забирать воду из открытого водоёма?
Да. В этом случае подбираются насосы под состав воды: для солёной и агрессивной среды — с рабочими органами из бронзы и нержавеющей стали, плюс защита от засорения на всасывании.
Какой срок изготовления?
Производственный цикл от одной недели. Точный срок называем после согласования компоновочного чертежа и подтверждения наличия насосов.
