Пожарные резервуары из стеклопластика АктивСток-PR

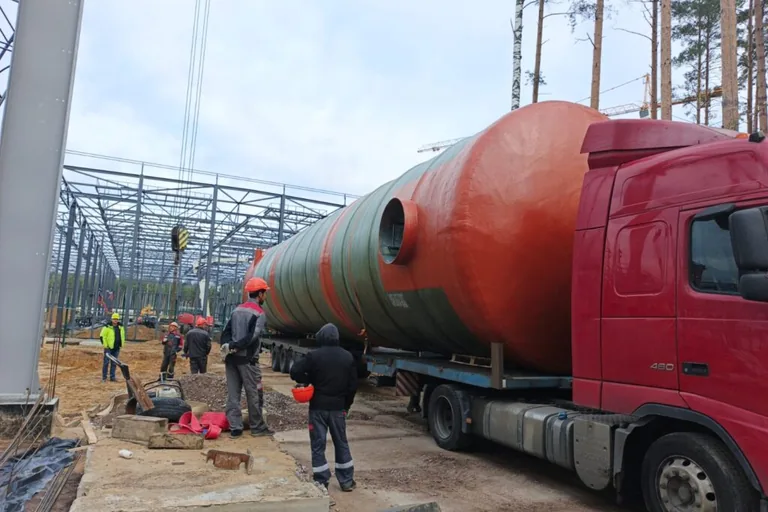

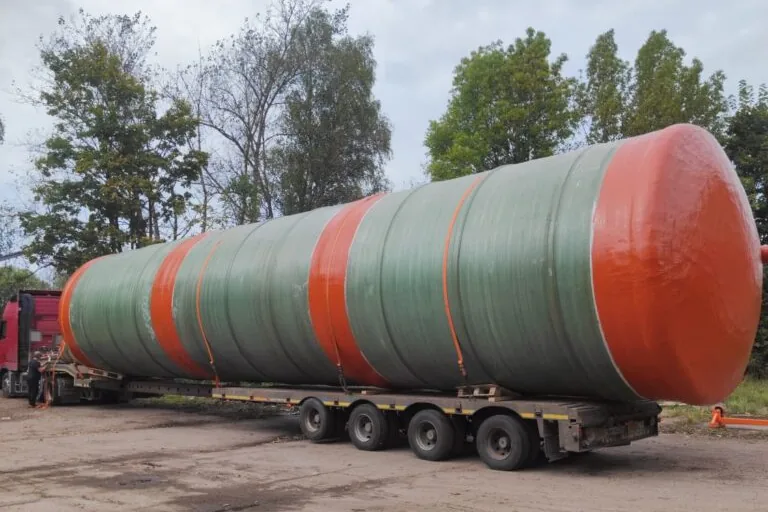

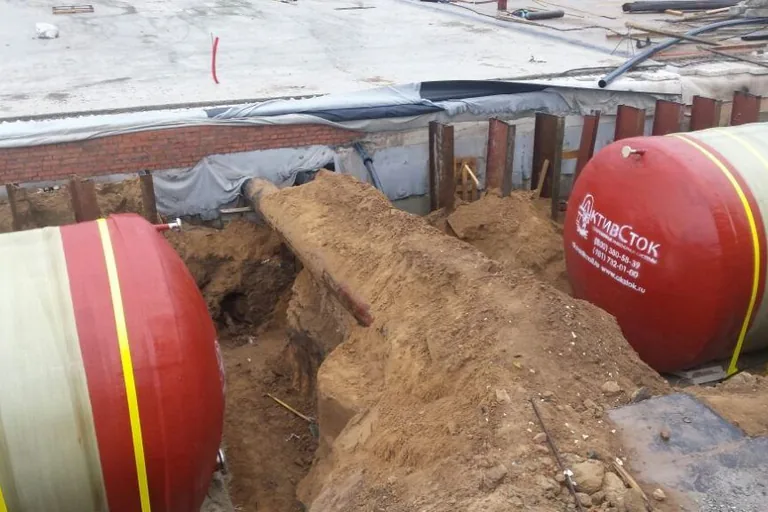

Наши работы
Пожарный резервуар — ёмкостное сооружение для хранения противопожарного запаса воды. В проектах и сметах его называют по-разному: пожарная ёмкость, противопожарный резервуар, резервуар противопожарного запаса воды. Речь об одном и том же изделии.
Изготавливаем корпуса сами, на собственной намоточной линии: объём от 20 до 200 м3, диаметр 2300–4200 мм, подземное и надземное исполнение. Поставляем под ключ — подбор, изготовление, доставка, монтаж и пусконаладка.
| Параметр | Значение |
|---|---|
| Объём одного корпуса | 20–200 м3 |
| Диаметр корпуса | 2300–4200 мм |
| Исполнение | подземное горизонтальное, подземное вертикальное, надземное |
| Материал | стеклопластик, машинная намотка |
| Комплектация | горловина с люком, вентиляционный стояк, патрубки под забор и подпитку, лестница, приямок под всасывающее устройство |
| Больший объём | набирается группой корпусов, соединённых в единую систему |
| Расчётный срок службы корпуса | более 50 лет при соблюдении норм эксплуатации |
Пожарная ёмкость или противопожарный резервуар: в чём разница
Разницы нет — это синонимы. «Ёмкость» чаще пишут монтажники и снабженцы, «резервуар» — проектировщики, потому что так изделие названо в нормативных документах. В спецификации может стоять и «резервуар противопожарного запаса воды», и «ёмкость для пожарного запаса». Подбираем по объёму и схеме забора воды, а не по названию в заявке.
Где применяются пожарные резервуары
| Объект | Особенность решения |
|---|---|
| Посёлки и малоэтажная застройка | когда водопровод не обеспечивает расход на наружное пожаротушение |
| Производственные площадки | запас на время тушения плюс восполнение из сети |
| Логистические комплексы и склады | большие расходы, группа резервуаров в единой системе |
| Объекты вне городской черты | автономный источник, подъезд для техники МЧС |
| Объекты с АУПТ | резервуар как источник для автоматической установки пожаротушения |
| Стеснённые площадки | подземное размещение, сверху проезд или зелёная зона |
Наши преимущества
Типоразмеры, комплектация и монтаж
Типоразмеры пожарных резервуаров
Длина цилиндрической части в метрах для заданного объёма и диаметра. Масса сухого корпуса усреднённая, при стандартной толщине стенки; масса с водой приведена для расчёта основания и проверки на всплытие. На диаметрах 4000 и 4200 мм толщина увеличивается, вес растёт заметно — такие позиции считаем отдельно.
| Объём, м3 | Ø1500 | Ø1600 | Ø1800 | Ø2000 | Ø2300 | Ø2400 | Ø3000 | Ø3200 | Ø3600 | Ø4000 | Ø4200 | Масса сухая, кг | С водой, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 12.0 | 10.5 | 8.3 | 6.8 | 5.1 | — | — | — | — | — | — | 1020 | 21 020 |
| 25 | — | 13.0 | 10.3 | 8.3 | 6.3 | 5.8 | — | — | — | — | — | 1200 | 26 200 |
| 30 | — | — | 12.2 | 9.9 | 7.5 | 6.9 | — | — | — | — | — | 1400 | 31 400 |
| 35 | — | — | 14.2 | 11.5 | 8.7 | 8.0 | — | — | — | — | — | 1600 | 36 600 |
| 40 | — | — | — | 13.1 | 9.9 | 9.1 | — | — | — | — | — | 1720 | 41 720 |
| 45 | — | — | — | 14.2 | 10.7 | 9.9 | 6.3 | — | — | — | — | 1840 | 46 840 |
| 50 | — | — | — | 16.4 | 12.4 | 11.4 | 7.3 | — | — | — | — | 1920 | 51 920 |
| 60 | — | — | — | — | 14.9 | 13.7 | 8.8 | 7.7 | — | — | — | 3050 | 63 050 |
| 70 | — | — | — | — | — | 15.9 | 10.2 | 9.0 | — | — | — | 3400 | 73 400 |
| 80 | — | — | — | — | — | 18.6 | 11.9 | 10.5 | — | — | — | 3800 | 83 800 |
| 90 | — | — | — | — | — | — | 13.2 | 11.6 | — | — | — | 4200 | 94 200 |
| 100 | — | — | — | — | — | — | 14.7 | 12.9 | 10.2 | — | — | 4550 | 104 550 |
| 120 | — | — | — | — | — | — | 17.4 | 15.3 | 12.1 | — | — | 5300 | 125 300 |
| 150 | — | — | — | — | — | — | — | 18.7 | 14.8 | 12.0 | 10.9 | 6250 | 156 250 |
| 200 | — | — | — | — | — | — | — | — | — | 16.5 | 15.0 | 11800 | 211 800 |
Прочерк означает, что такой объём на этом диаметре не мотают: корпус получается либо слишком вытянутым, либо неоправданно дорогим. Нужного сочетания нет в таблице — изготовим по вашему чертежу: производство.

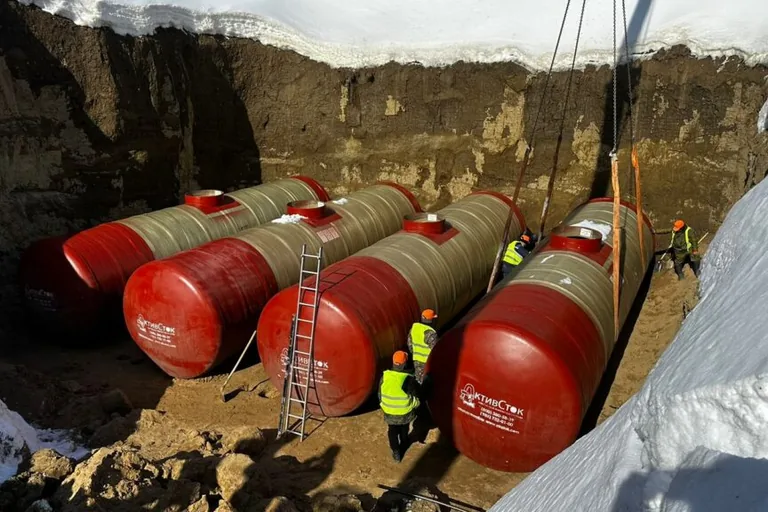

Объём больше 200 м3 набирается группой корпусов, соединённых в единую систему. Норматив и так требует распределять запас минимум по двум ёмкостям, так что группа — штатная схема, а не вынужденная.
Как определяется объём противопожарного запаса
Объём считается не «на глаз» и не по площади участка. В расчёт входят расчётный расход воды на наружное пожаротушение для вашего объекта, нормативное время тушения и число одновременных пожаров. Отдельно нормируются срок восстановления запаса после тушения, радиус обслуживания резервуара и противопожарные разрывы до зданий.
Требования задаёт СП 8.13130 «Источники наружного противопожарного водоснабжения», расход определяется вместе с СП 31.13330. Разбор с формулами и примерами — расчёт пожарного резервуара и требования пожарной безопасности.
Два момента, на которых чаще всего спотыкаются при подборе:
- Запас распределяется минимум по двум резервуарам. При выводе одного из них в оставшихся должно сохраняться не менее половины расчётного объёма. Поэтому один большой корпус почти никогда не проходит.
- Переливные и спускные трубопроводы не требуются. Ёмкость пожарного запаса работает иначе, чем накопительная: вода расходуется только на тушение и восполняется по нормативу.

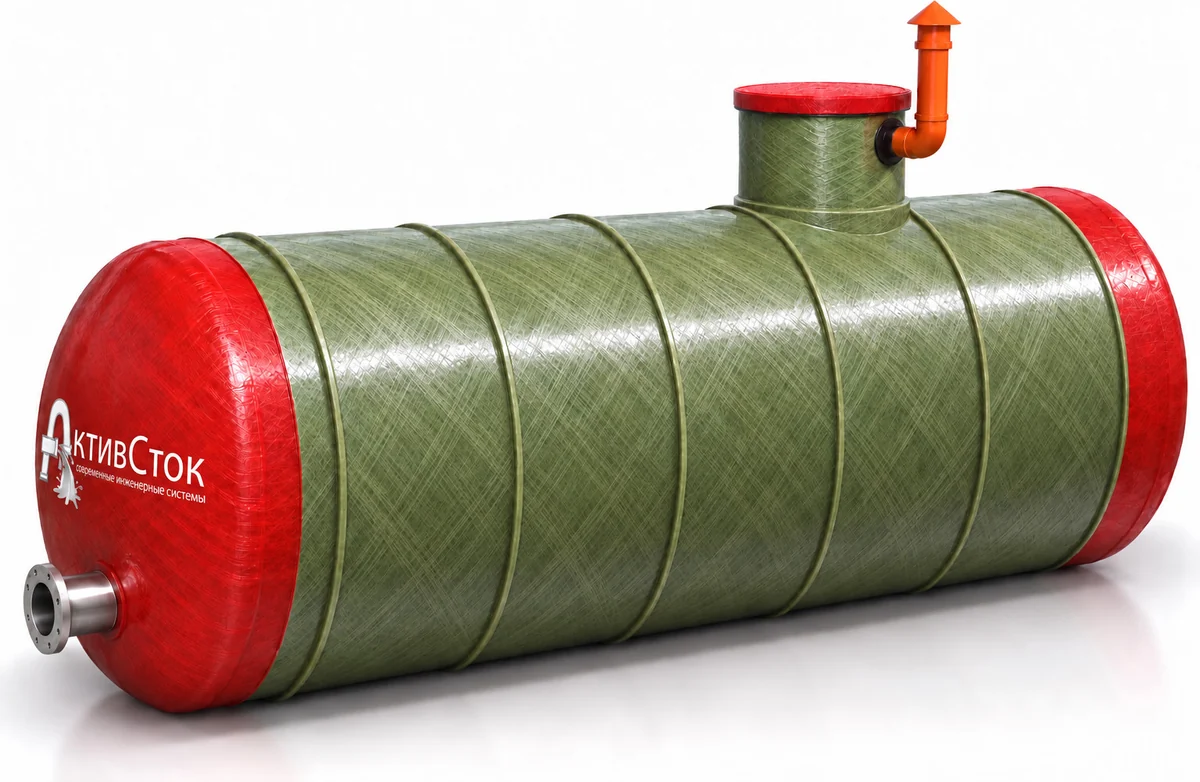

Комплектация пожарного резервуара
| Узел | Назначение |
|---|---|
| Корпус из стеклопластика | хранение расчётного объёма воды, стойкость к коррозии и грунтовым водам |
| Горловина с люком | доступ для осмотра и обслуживания; под проезжую часть — люк на транспортную нагрузку |
| Вентиляционный стояк | компенсация разрежения при заборе воды и давления при заполнении |
| Приямок под всасывающее устройство | гарантированный забор воды до низкого уровня |
| Патрубки забора и подпитки | подключение к насосной станции пожаротушения и к сети восполнения |
| Лестница | спуск для ревизии |
| Датчик уровня | контроль наличия запаса, вывод сигнала на диспетчерскую |
| Утепление горловины | для регионов с промерзанием грунта |
Насосную часть при необходимости поставляем отдельно: насосные станции для пожаротушения.

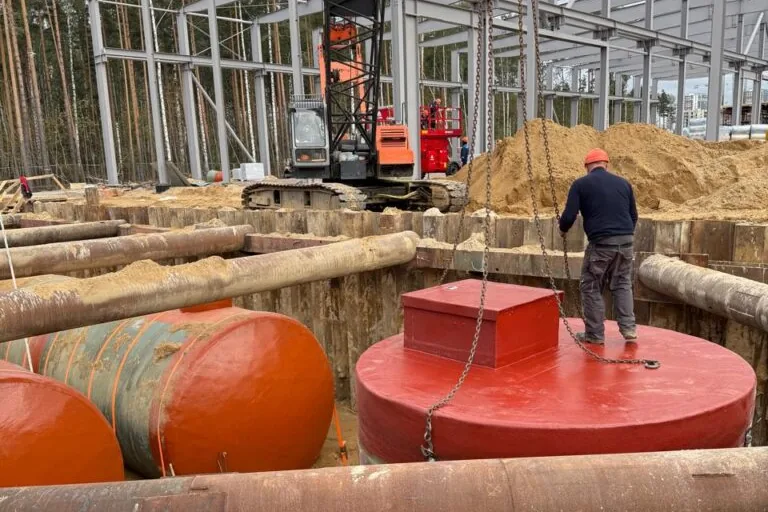

Монтаж

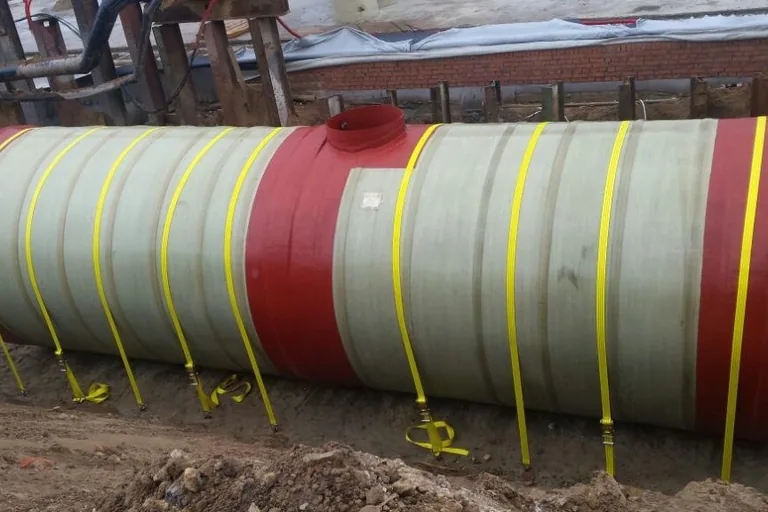

Корпус укладывается на монолитную железобетонную плиту и крепится к её закладным стяжными ремнями. Пожарный резервуар почти всё время стоит заполненным, но проверять его нужно на пустой: именно порожний корпус в обводнённом грунте всплывает. Поэтому плита рассчитывается как пригруз по наихудшему случаю.
Этапы монтажа
- котлован с креплением стенок и водопонижением, если нужно;
- песчано-гравийная подготовка и монолитная плита-якорь;
- опускание корпуса краном, выверка по отметкам патрубков;
- крепление к закладным плиты стяжными ремнями;
- обратная засыпка песком слоями не более 30 см с одновременным заполнением корпуса водой;
- подключение забора и подпитки, вывод горловины, пусконаладка и сдача.
Подробно — монтаж оборудования в стеклопластиковом корпусе. Работы выполняем сами или контролируем вашего подрядчика: шеф-монтаж, пусконаладка.
Цена пожарного резервуара
Цена начинается от 250 000 ₽ и складывается из четырёх величин:
- расчётный объём противопожарного запаса — он задаёт диаметр и длину корпусов и их количество;
- глубина заложения: чем глубже, тем толще стенка и тяжелее плита;
- нагрузка на люки — зелёная зона или проезжая часть;
- комплектация: датчики уровня, утепление, лестницы, схема врезок.
Точную цифру называем по заполненному опросному листу за 45 минут.
Что прислать для подбора
- расчётный расход на наружное пожаротушение, л/с, — или исходные данные для его определения: назначение, этажность, площадь, степень огнестойкости;
- требуемый объём запаса, если он уже посчитан проектировщиком;
- схема забора: передвижной техникой МЧС или стационарной насосной станцией;
- уровень грунтовых вод и тип грунта;
- нагрузка на люки: зелёная зона или проезд;
- регион — для решения по утеплению горловины.
Документы
| Документ | Что внутри |
|---|---|
| Расчёт пожарного резервуара | объём запаса, время тушения, восстановление, радиусы и разрывы |
| Опросные листы | форма исходных данных для подбора |
| Монтаж в стеклопластиковом корпусе | котлован, плита, фиксация, обратная засыпка |
| Требования к резервуарам для питьевой воды | если запас совмещён с хозяйственно-питьевым |
Частые вопросы
Сколько стоит пожарный резервуар?
От 250 000 ₽. Итоговая цена зависит от объёма запаса, глубины заложения, нагрузки на люки и комплектации. Коммерческое предложение по заполненному опросному листу готовим за 45 минут.
Почему нельзя поставить один большой резервуар?
Норматив требует распределять противопожарный запас минимум по двум ёмкостям так, чтобы при выводе одной в оставшихся сохранялось не менее половины расчётного объёма. Один корпус этому условию не отвечает.
Чем стеклопластик лучше металла и бетона?
Он не корродирует в грунте и не требует катодной защиты, весит в разы меньше при том же объёме и приходит на площадку готовым изделием. Бетонный резервуар той же ёмкости строится на месте и требует гидроизоляции, металлический — регулярной антикоррозийной обработки.
Всплывёт ли пустой резервуар в грунтовых водах?
Не всплывёт, если плита-якорь рассчитана на порожний корпус. Это штатная проверка при подборе: считаем наихудший случай, а не рабочий режим.
Можно ли разместить под проездом?
Да. Люки и горловины подбираются на транспортную нагрузку, сверху ставится разгрузочная плита, чтобы нагрузка не передавалась на корпус.
