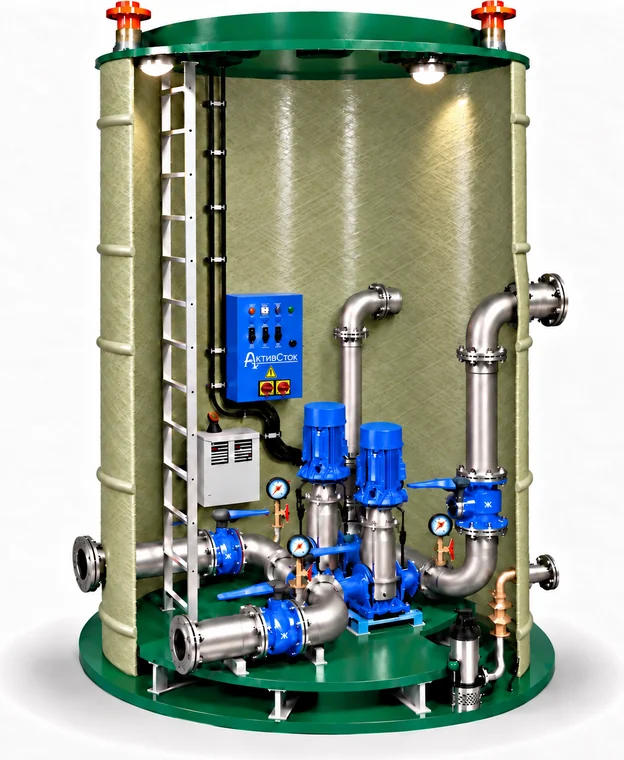

Насосные станции повышения давления АктивСток-KNS-PDV
Необходимость стабилизации и повышения напора в системах водоснабжения дома или производственного здания можно решить с помощью установки насосных систем повышения давления АктивСток. С их помощью вы можете полностью автоматизировать процесс регулирования давления и, помимо этого, данный тип станций может быть также использован для усиления подачи воды в систему пожаротушения.
Насосные станции повышения давления могут перекачивать различные виды воды: охладительную, техническую, очищенную или воду для пожаротушения из ближайших водоёмов.
Скачать опросные листы
Характеристики и комплектация станции
| Параметр | Значение |
|---|---|
| Назначение | подъём давления в хозяйственно-питьевом, производственном или противопожарном водопроводе |
| Исполнение | на раме в помещении или в подземном стеклопластиковом корпусе |
| Диаметр корпуса | 1000–4200 мм при подземном исполнении |
| Насосная группа | от одного до четырёх насосов, с резервом или без |
| Регулирование | каскадное или частотное, по датчику давления |
| Защита | сухой ход, перегрузка, чередование насосов, аварийный сигнал |
| Дополнительно | гидроаккумулятор, обводная линия, приборы учёта |
Где применяются станции повышения давления
| Объект | Задача |
|---|---|
| Многоэтажная застройка | давления городской сети не хватает на верхние этажи |
| Посёлки и частные дома | подача из накопительной ёмкости или скважины в дом |
| Производство | стабильное давление на технологическом оборудовании |
| Склады и логистика | хозяйственный водопровод на большой площади |
| Системы пожаротушения | поддержание давления, совместно с пожарной насосной станцией |
| Полив и орошение | напор на дождевальное оборудование |
Как устроена станция
Насосы подключены к общему всасывающему и напорному коллекторам, на каждом — задвижка и обратный клапан, чтобы агрегат можно было отсечь для ревизии, не останавливая остальные. Датчик давления на напорном коллекторе задаёт команду шкафу управления: при падении давления включается очередной насос, при восстановлении — отключается.
Два подхода к регулированию. Каскадное — насосы включаются ступенями, дешевле, но давление «гуляет» в пределах уставок. Частотное — преобразователь плавно меняет обороты, держит давление ровным и экономит электроэнергию на частичных режимах. Для жилых объектов с неравномерным разбором обычно берут частотное.
Обязательная часть — защита от сухого хода. Если источник опустел или закрылась задвижка на всасывании, насос без воды выходит из строя за минуты.

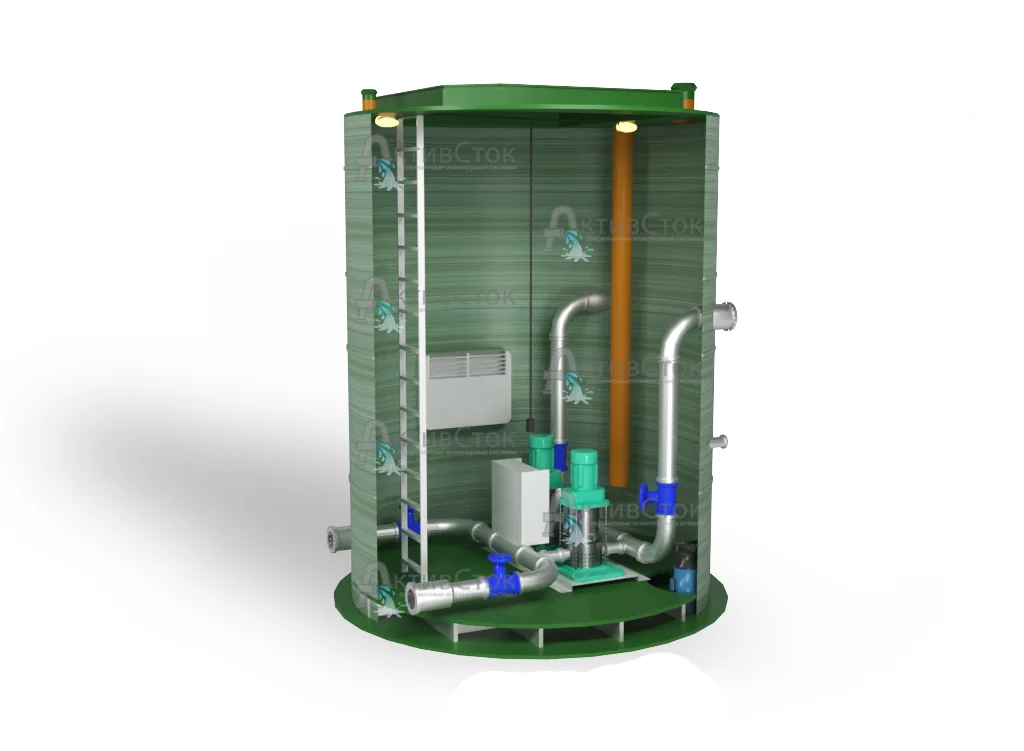

Типоразмеры корпуса при подземном исполнении
Если станция ставится не в здании, а в отдельном подземном корпусе, применяется та же линейка, что у КНС. Диаметр выбирается по компоновке: внутри должны разместиться насосная группа, обвязка, шкаф и остаться проход.
| Объём, м3 | Ø1000 | Ø1200 | Ø1400 | Ø1500 | Ø1600 | Ø1800 | Ø2000 | Ø2300 | Ø2400 | Ø3000 | Ø3200 | Ø3600 | Ø4000 | Ø4200 | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 6.9 | 4.8 | 3.5 | 3.1 | 2.7 | — | — | — | — | — | — | — | — | — | 300 |
| 10 | — | 9.2 | 6.8 | 5.9 | 5.2 | — | — | — | — | — | — | — | — | — | 550 |
| 15 | — | — | 9.7 | 8.4 | 7.4 | 5.9 | 4.7 | — | — | — | — | — | — | — | 880 |
| 20 | — | — | — | 12.0 | 10.5 | 8.3 | 6.8 | 5.1 | — | — | — | — | — | — | 1020 |
| 25 | — | — | — | — | 13.0 | 10.3 | 8.3 | 6.3 | 5.8 | — | — | — | — | — | 1200 |
| 30 | — | — | — | — | — | 12.2 | 9.9 | 7.5 | 6.9 | — | — | — | — | — | 1400 |
| 35 | — | — | — | — | — | 14.2 | 11.5 | 8.7 | 8.0 | — | — | — | — | — | 1600 |
| 40 | — | — | — | — | — | — | 13.1 | 9.9 | 9.1 | — | — | — | — | — | 1720 |
| 45 | — | — | — | — | — | — | 14.2 | 10.7 | 9.9 | 6.3 | — | — | — | — | 1840 |
| 50 | — | — | — | — | — | — | 16.4 | 12.4 | 11.4 | 7.3 | — | — | — | — | 1920 |
| 60 | — | — | — | — | — | — | — | 14.9 | 13.7 | 8.8 | 7.7 | — | — | — | 3050 |
| 70 | — | — | — | — | — | — | — | — | 15.9 | 10.2 | 9.0 | — | — | — | 3400 |
| 80 | — | — | — | — | — | — | — | — | 18.6 | 11.9 | 10.5 | — | — | — | 3800 |
| 90 | — | — | — | — | — | — | — | — | — | 13.2 | 11.6 | — | — | — | 4200 |
| 100 | — | — | — | — | — | — | — | — | — | 14.7 | 12.9 | 10.2 | — | — | 4550 |
| 120 | — | — | — | — | — | — | — | — | — | 17.4 | 15.3 | 12.1 | — | — | 5300 |
| 150 | — | — | — | — | — | — | — | — | — | — | 18.7 | 14.8 | 12.0 | 10.9 | 6250 |
| 200 | — | — | — | — | — | — | — | — | — | — | — | — | 16.5 | 15.0 | 11800 |
Как подобрать
- требуемый расход, м3/ч, и напор, м — или этажность и число точек разбора;
- давление на входе: городская сеть, скважина, накопительная ёмкость;
- характер разбора: равномерный или пиковый;
- нужен ли резервный насос по категории надёжности;
- размещение: помещение или подземный корпус;
- требования к автоматике и диспетчеризации.
Методика — подбор станции повышения давления. Форма данных — опросный лист.
Цена станции повышения давления
Цена начинается от 670 000 ₽ и зависит от четырёх величин:
- расход и напор — они определяют марку и мощность насосов;
- число агрегатов и наличие резерва;
- тип регулирования: каскадное или частотное;
- исполнение: рама в помещении или подземный корпус.
Точную цифру называем по заполненному опросному листу за 45 минут.
Частые вопросы
Сколько стоит станция повышения давления?
От 670 000 ₽. Цена зависит от расхода и напора, числа насосов, типа регулирования и исполнения. Предложение по опросному листу готовим за 45 минут.
Каскадное или частотное регулирование?
Каскадное дешевле, но давление колеблется в пределах уставок. Частотное держит давление ровным и экономит электроэнергию при неравномерном разборе — для жилых объектов обычно берут его.
Нужен ли гидроаккумулятор?
Он сглаживает мелкий разбор и не даёт насосу включаться из-за одного открытого крана. При частотном регулировании его роль меньше, но бак всё равно продлевает ресурс.
Что будет, если пропадёт вода на входе?
Сработает защита сухого хода и станция остановится. Без такой защиты насос без воды выходит из строя за считаные минуты, поэтому она входит в базовую комплектацию.
Можно ли поставить станцию под землёй?
Да, в отдельном стеклопластиковом корпусе — так делают, когда в здании нет места под насосную. Корпус тот же, что у КНС, диаметр подбирается по компоновке оборудования.
