Канализационные насосные станции (КНС) из стеклопластика АктивСток-KNS
Наши работы

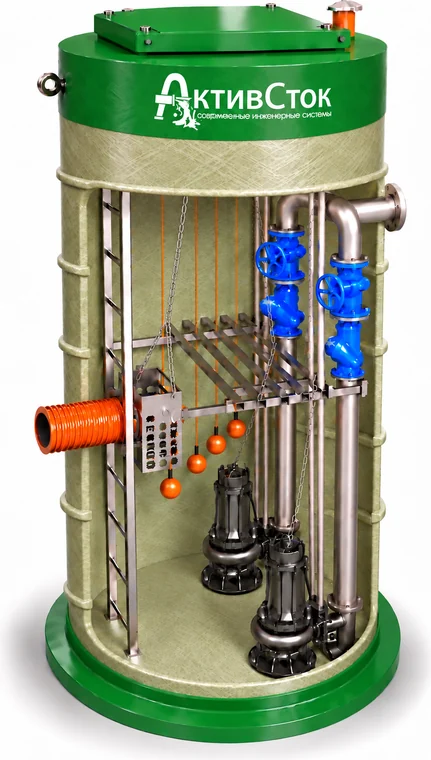

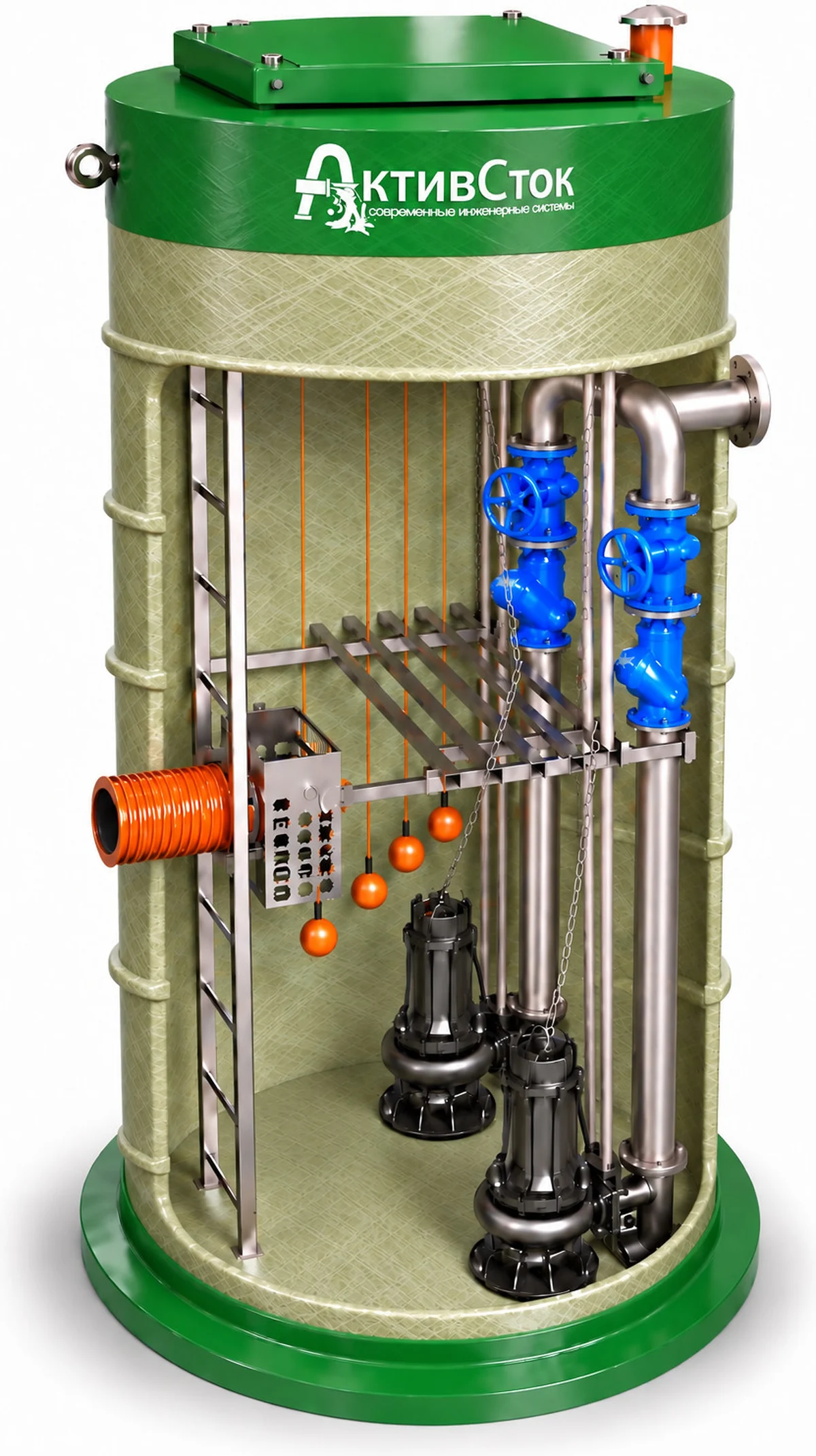

Канализационная насосная станция поднимает стоки туда, откуда они снова могут идти самотёком: когда площадка лежит ниже городского коллектора, когда самотёчная сеть уходит на неразумную глубину или когда рельеф идёт в обратную сторону. Станция принимает стоки в приёмный резервуар и перекачивает их напорным трубопроводом до точки сброса.
АктивСток поставляет КНС в полной заводской готовности: корпус, насосы, трубная обвязка, запорная арматура, датчики уровня и шкаф управления собраны и проверены до отгрузки. Остаётся подготовить котлован с бетонной плитой, опустить корпус и подключить трубопроводы.
Где применяются КНС
| Объект | Задача станции |
|---|---|
| Жилые кварталы и посёлки | перекачка хозяйственно-бытовых стоков в городской коллектор |
| Торговые и логистические центры | бытовые стоки плюс перекачка ливневых вод с парковок |
| Промышленные площадки | производственные стоки, подача на локальные очистные |
| АЗС, автомойки, СТО | перекачка стока на очистку и далее в сеть |
| Аэропорты, дороги, инфраструктура | большие расходы, повышенная категория надёжности |
| Коттеджи и частные дома | подъём стоков от дома до септика или сети |

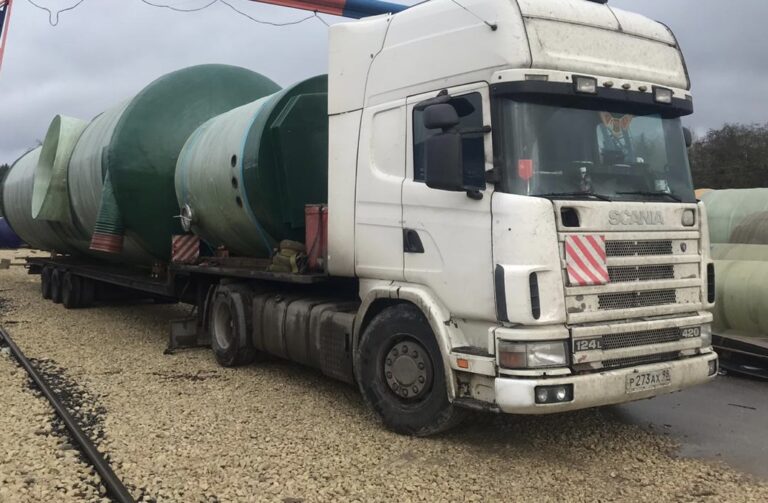

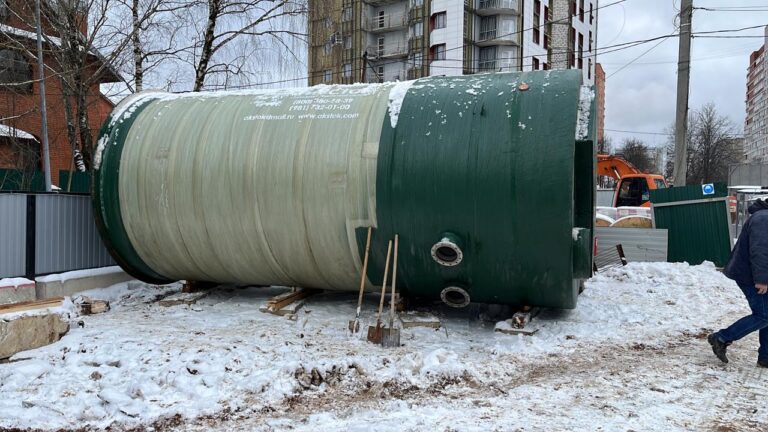

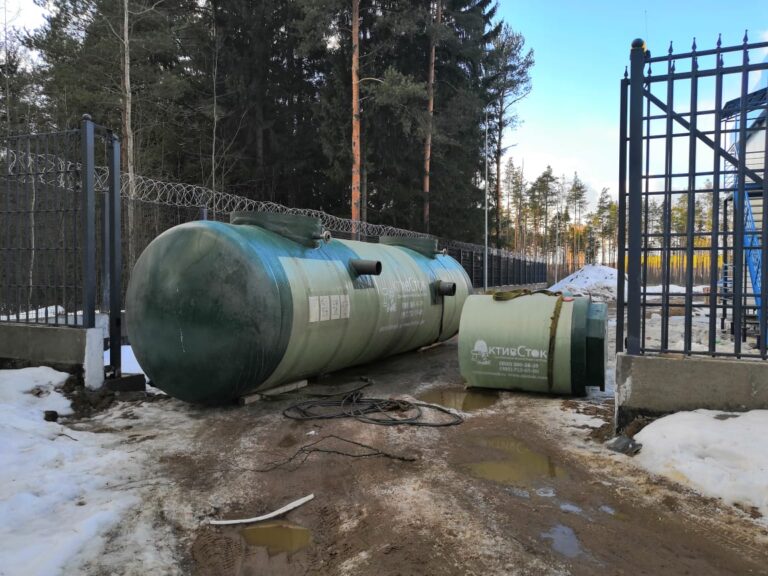

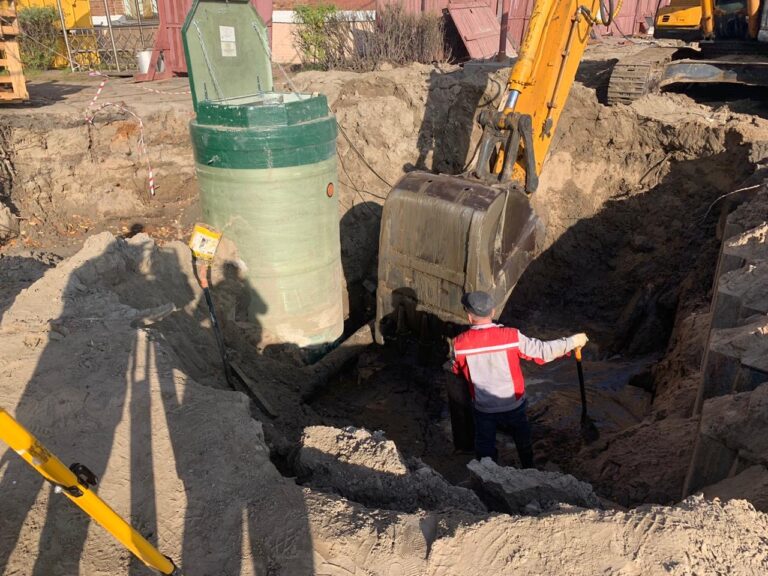

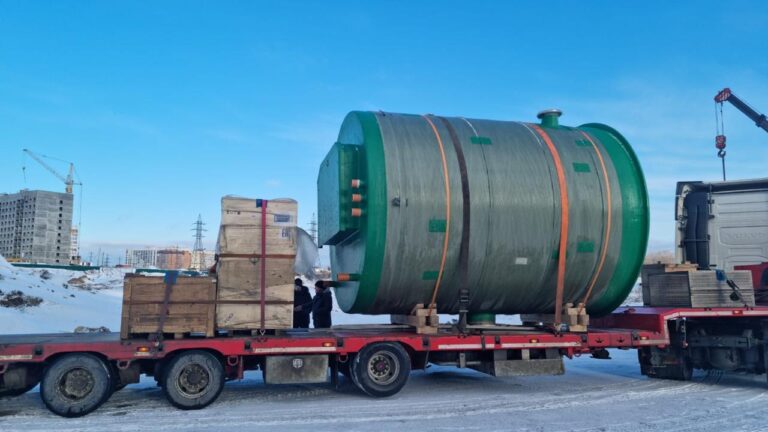

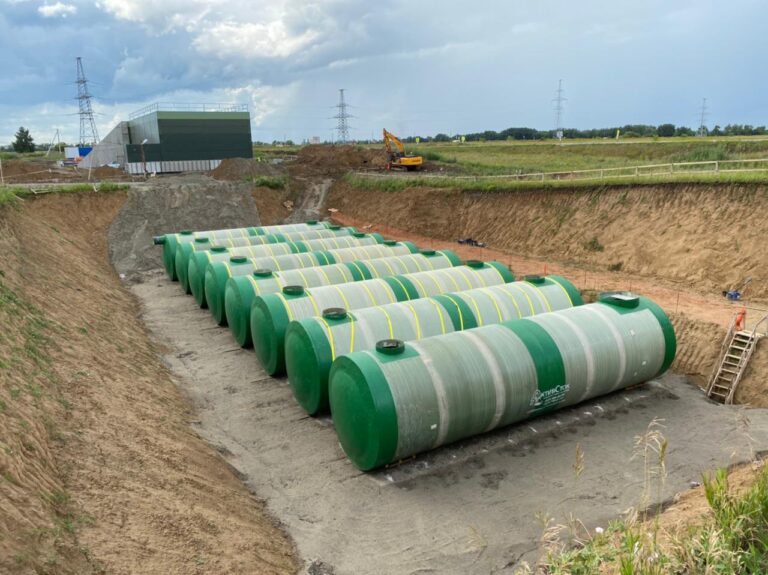

Наши станции работают в аэропорту Пулково, на производстве Fazer в Петербурге, в торговых центрах МАКСИ, на КАД Санкт-Петербурга, в ЖК «Greenландия» и в Мурино. Смотреть выполненные работы с КНС.
Наши преимущества
Характеристики КНС
| Параметр | Значение |
|---|---|
| Диаметр корпуса | 1000–4200 мм (15 типоразмеров) |
| Высота корпуса | до 20 м |
| Материал | стеклопластик, машинная намотка — радиальная или перекрёстная |
| Форма дна | коническая, с приямком под зону всасывания |
| Перекачиваемые стоки | хозяйственно-бытовые, производственные, поверхностные |
| Расчётный срок службы корпуса | более 50 лет при соблюдении норм эксплуатации |

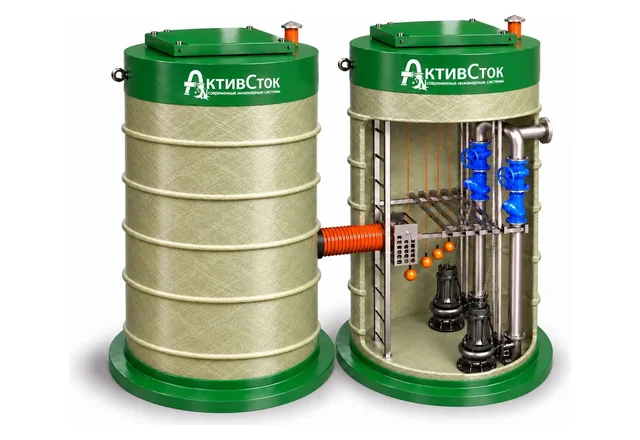

Виды КНС: варианты исполнения
| Исполнение | Когда применяется |
|---|---|

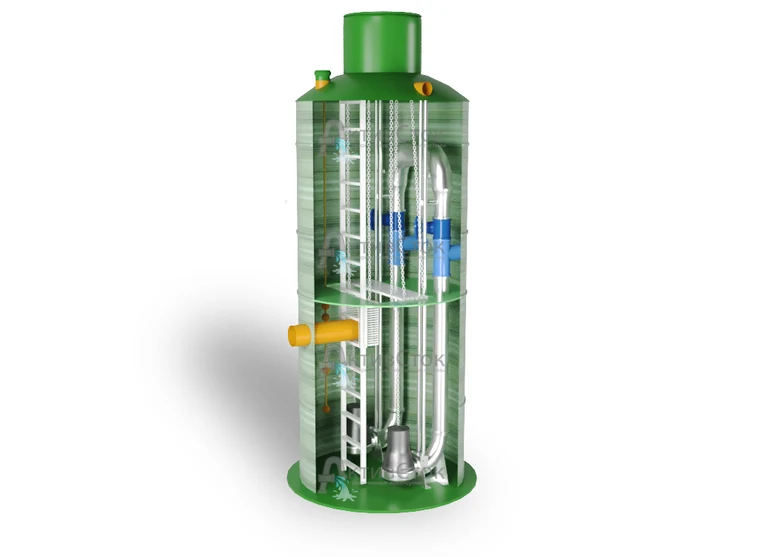

| Вертикальное | основной вариант: корпус опускается в котлован и крепится к бетонной плите-якорю |

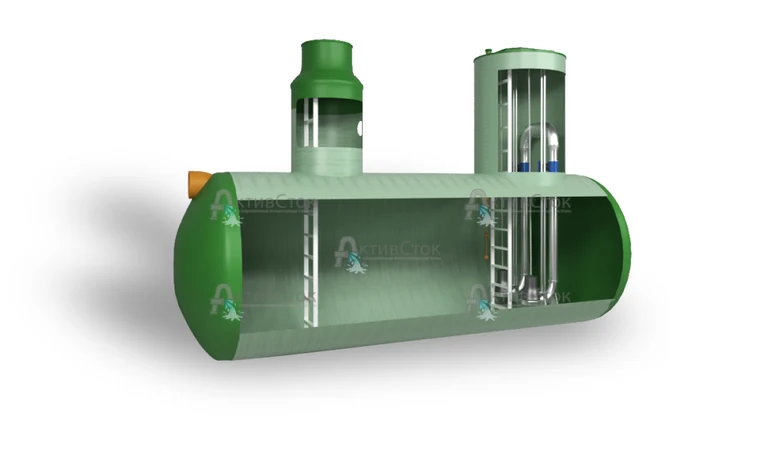

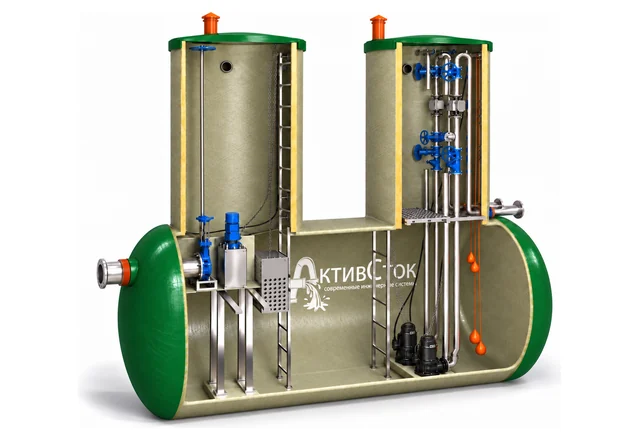

| Горизонтальное | ограничение по глубине заложения: скальный грунт, высокий уровень грунтовых вод |

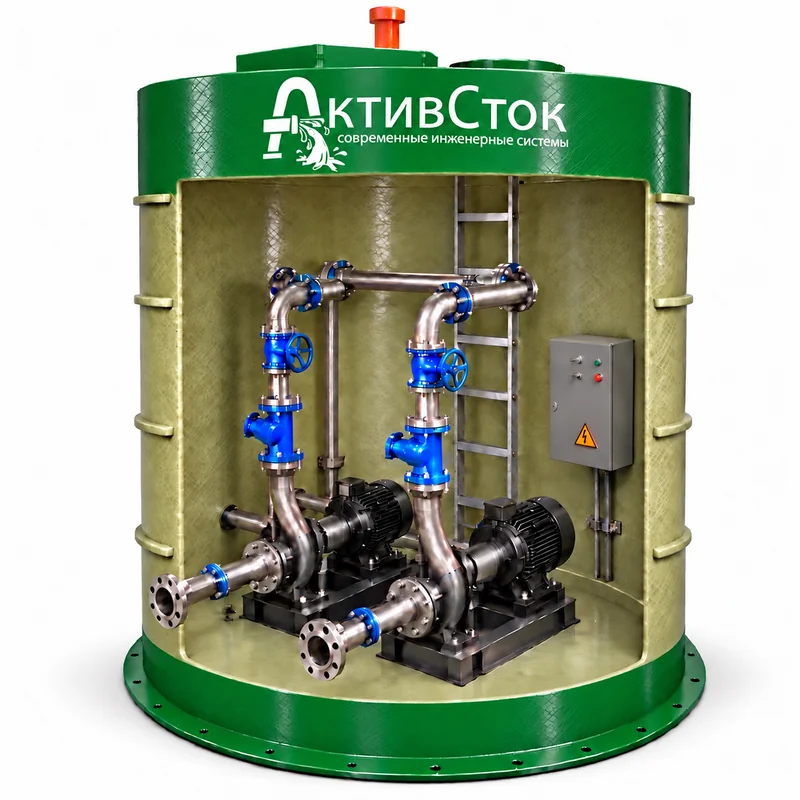

| С сухой камерой | обслуживание насосов без подъёма на поверхность, ответственные объекты |
| Под проезжую часть | люк и перекрытие на транспортную нагрузку, разгрузочная плита |
Производительность и напор
| Исполнение | Производительность, м3/ч | Напор, м |
|---|---|---|
| Комплексные КНС | 1 — 25 | 5 — 40 |
| Насосные станции | 25 — 60 | 5 — 40 |
| КНС в комплексе | 60 — 250 | 5 — 50 |
| КНС модульные | 250 — 550 | 5 — 80 |
| КНС модульные | 550 — 850 | 5 — 70 |
| КНС блочные | 850 — 10 000 | 5 — 80 |
Типоразмеры корпусов КНС
Длина цилиндрической части в метрах для заданного объёма и диаметра — у вертикальной станции это высота корпуса. Вес усреднённый, при стандартной толщине стенки. На диаметрах 4000 и 4200 мм толщина увеличивается, вес растёт заметно — такие позиции считаем отдельно.
| Объём, м3 | Ø1000 | Ø1200 | Ø1400 | Ø1500 | Ø1600 | Ø1800 | Ø2000 | Ø2300 | Ø2400 | Ø3000 | Ø3200 | Ø3600 | Ø4000 | Ø4200 | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 6.9 | 4.8 | 3.5 | 3.1 | 2.7 | — | — | — | — | — | — | — | — | — | 300 |
| 10 | — | 9.2 | 6.8 | 5.9 | 5.2 | — | — | — | — | — | — | — | — | — | 550 |
| 15 | — | — | 9.7 | 8.4 | 7.4 | 5.9 | 4.7 | — | — | — | — | — | — | — | 880 |
| 20 | — | — | — | 12.0 | 10.5 | 8.3 | 6.8 | 5.1 | — | — | — | — | — | — | 1020 |
| 25 | — | — | — | — | 13.0 | 10.3 | 8.3 | 6.3 | 5.8 | — | — | — | — | — | 1200 |
| 30 | — | — | — | — | — | 12.2 | 9.9 | 7.5 | 6.9 | — | — | — | — | — | 1400 |
| 35 | — | — | — | — | — | 14.2 | 11.5 | 8.7 | 8.0 | — | — | — | — | — | 1600 |
| 40 | — | — | — | — | — | — | 13.1 | 9.9 | 9.1 | — | — | — | — | — | 1720 |
| 45 | — | — | — | — | — | — | 14.2 | 10.7 | 9.9 | 6.3 | — | — | — | — | 1840 |
| 50 | — | — | — | — | — | — | 16.4 | 12.4 | 11.4 | 7.3 | — | — | — | — | 1920 |
| 60 | — | — | — | — | — | — | — | 14.9 | 13.7 | 8.8 | 7.7 | — | — | — | 3050 |
| 70 | — | — | — | — | — | — | — | — | 15.9 | 10.2 | 9.0 | — | — | — | 3400 |
| 80 | — | — | — | — | — | — | — | — | 18.6 | 11.9 | 10.5 | — | — | — | 3800 |
| 90 | — | — | — | — | — | — | — | — | — | 13.2 | 11.6 | — | — | — | 4200 |
| 100 | — | — | — | — | — | — | — | — | — | 14.7 | 12.9 | 10.2 | — | — | 4550 |
| 120 | — | — | — | — | — | — | — | — | — | 17.4 | 15.3 | 12.1 | — | — | 5300 |
| 150 | — | — | — | — | — | — | — | — | — | — | 18.7 | 14.8 | 12.0 | 10.9 | 6250 |
| 200 | — | — | — | — | — | — | — | — | — | — | — | — | 16.5 | 15.0 | 11800 |
Прочерк означает, что такой объём на этом диаметре не мотают. Нужного сочетания нет — изготовим по вашему чертежу: производство. Отдельные страницы по исполнениям: вертикальные КНС.
Как подобрать КНС по производительности
Подбор начинается не с диаметра корпуса, а с притока и требуемого напора. Что нужно прислать:
- расход стоков — средний и максимальный, либо число жителей или технологический расход;
- характер стоков: бытовые, ливневые, производственные;
- глубина лотка подводящего трубопровода и его диаметр;
- отметка точки сброса и длина напорного трубопровода;
- уровень грунтовых вод и тип грунта;
- нагрузка на люк: зелёная зона или проезжая часть;
- требования эксплуатирующей организации, если станция передаётся на баланс водоканала.

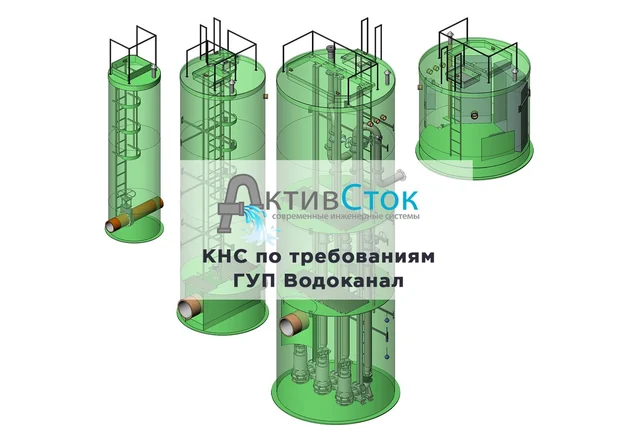

Методика расчёта — расчёт и подбор КНС. Для объектов, передаваемых на баланс, есть отдельное исполнение: КНС по требованиям ГУП «Водоканал».
Цена КНС
Цена начинается от 460 000 ₽ и складывается из четырёх величин:
- типоразмер корпуса и глубина заложения — чем глубже станция, тем толще стенка и тяжелее плита-якорь;
- число и марка насосов — рабочий, резервный, требования эксплуатирующей организации;
- состав автоматики: от простого шкафа с чередованием до диспетчеризации с выводом на пульт;
- нагрузка на люк — зелёная зона или проезжая часть с разгрузочной плитой.
Точную цифру называем по заполненному опросному листу за 45 минут.
Что говорит норматив о стеклопластиковом корпусе
Комплектная подземная станция в стеклокомпозитном корпусе — не обходное решение, а вариант, прямо предусмотренный сводом правил.
«Насосные станции для перекачки бытовых и поверхностных сточных вод следует располагать в отдельно стоящих зданиях или использовать насосные станции с корпусами из стеклокомпозитных или полимерных материалов в полной заводской готовности для подземной установки».
СП 32.13330.2018, п. 8.2.2

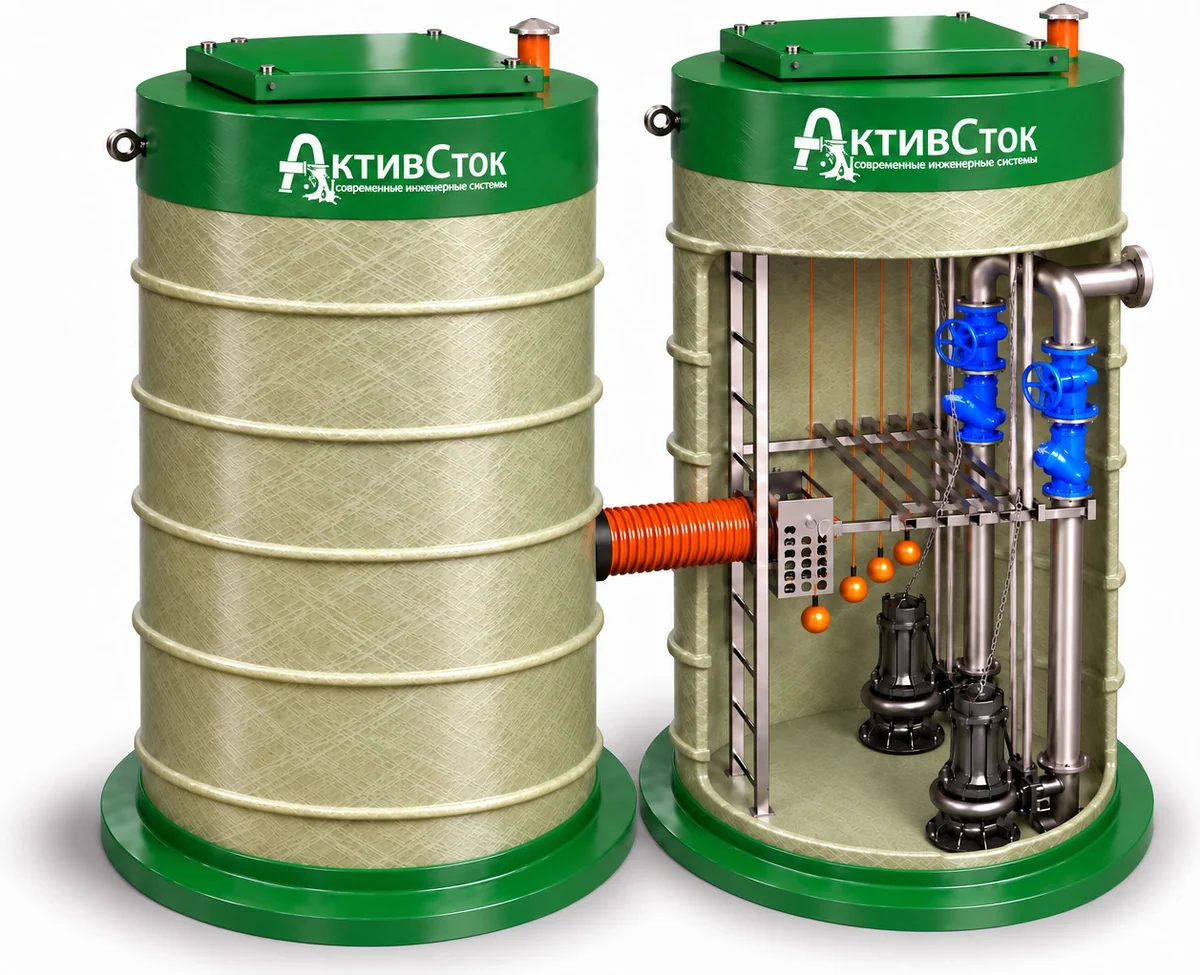

Свод правил учитывает такие станции и дальше: разрешает размещать насосы и запорно-регулирующую арматуру в разных корпусах (п. 8.2.6) и допускает для гладких поверхностей уклон стен приямка не менее 45° против 60° у бетона (п. 8.2.17) — меньше строительная глубина при той же работе конуса. Разбор требований: СП 32.13330.2018.
Монтаж и обслуживание

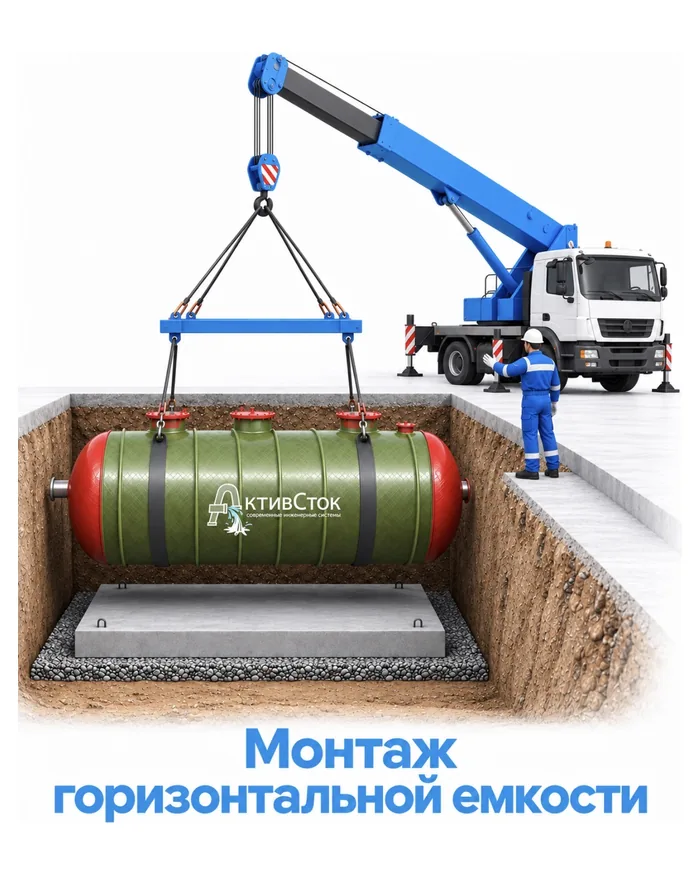

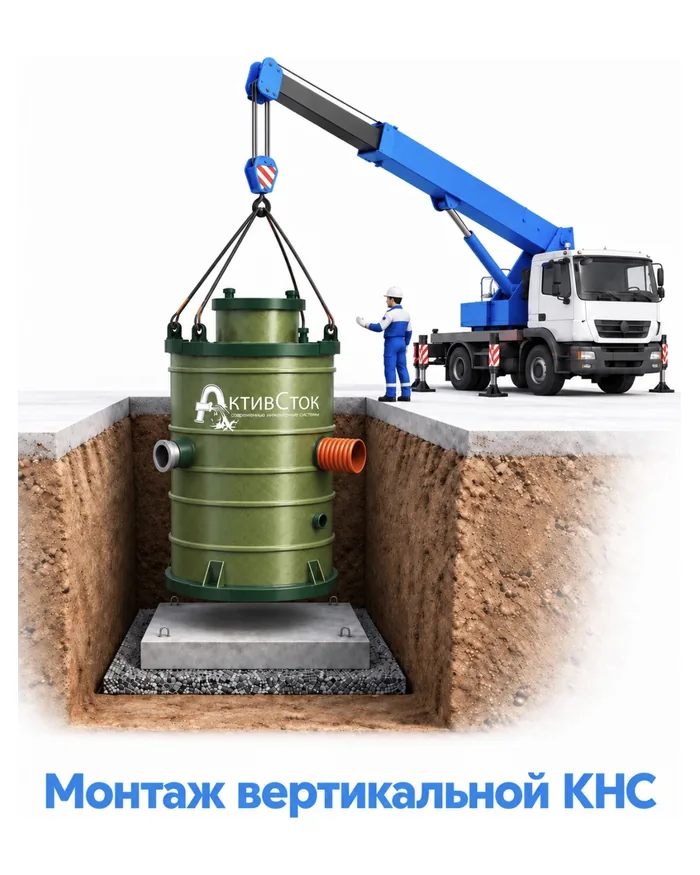

Корпус ставится на монолитную железобетонную плиту, крепится к её закладным и засыпается песком с одновременным заполнением водой. Монтаж выполняем сами или контролируем вашего подрядчика — порядок работ с параметрами, шеф-монтаж, пусконаладка.

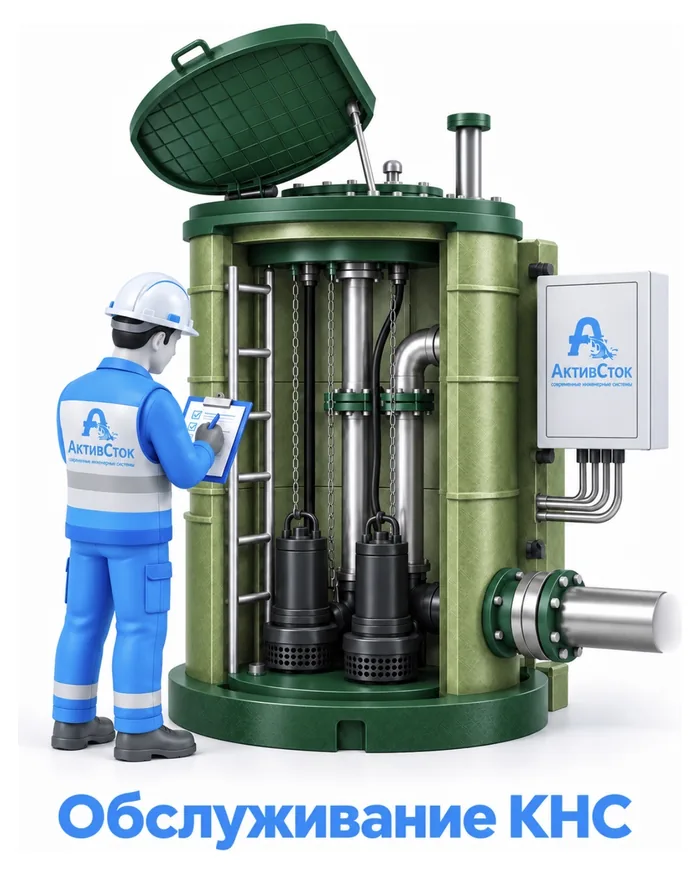

После пуска станция требует регламентного обслуживания: откачка осадка, очистка корзины, ревизия насосов и арматуры — обслуживание КНС.
Документы
| Документ | Что внутри |
|---|---|
| Опросный лист на КНС | форма исходных данных для подбора |
| Основы расчёта и проектирования КНС | методика: приток, объём приямка, рабочая точка насоса |
| Руководство по монтажу, PDF | котлован, плита, фиксация, обратная засыпка |
| Типовое ТЗ на заглублённую КНС | готовое задание на поставку |
| Типовое ТЗ на шкаф управления | состав автоматики и режимы работы |
Частые вопросы
Сколько стоит КНС?
Цена начинается от 460 000 ₽ и определяется типоразмером корпуса, глубиной заложения, числом и маркой насосов, составом автоматики. Коммерческое предложение по заполненному опросному листу готовим за 45 минут.
Какой срок изготовления?
Производственный цикл от одной недели. Точный срок называем после согласования компоновочного чертежа.
Нужен ли резервный насос?
Зависит от категории надёжности станции. Число резервных агрегатов назначается по таблице 17 СП 32.13330.2018, при этом пункт 8.1.2 допускает хранение запасного насоса в помещении станции при возможности замены за 2–6 часов.
Станция встанет в обводнённый грунт?
Да, это штатная задача: корпус проверяется на всплытие, плита рассчитывается как пригруз. Решение принимается расчётом, а не по аналогии.
Можно ли заказать нестандартный размер?
Да. Изготавливаем по типоразмерам и по чертежам заказчика: диаметр 1000–4200 мм, высота до 20 м, схема врезок под ваш проект — производство.
Дополнительное оборудование
Расходомеры для измерения потока
Ответный фланец для подключения напорных линий
Кран для монтажа/демонтажа оборудования
Сильфонные компенсаторы для сейсмоопасных районов
Газоанализаторы измерения концентрации метана
Люк обслуживания из нержавеющей стали или чугуна.
Теплоизоляция корпуса КНС
Шиберная задвижка с электроприводом или без
Канальный измельчитель
