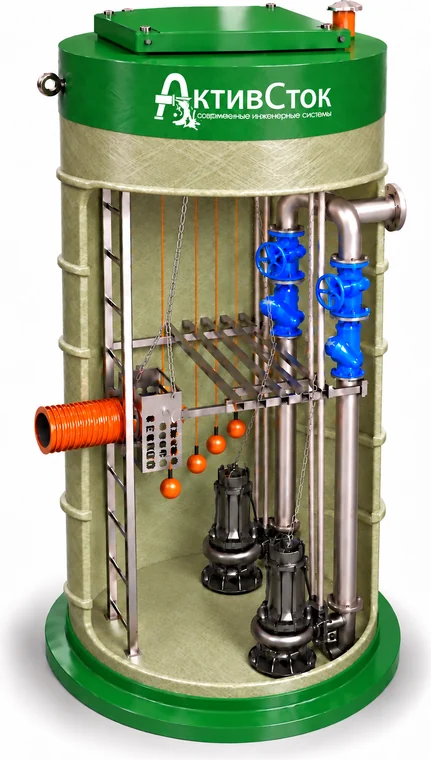

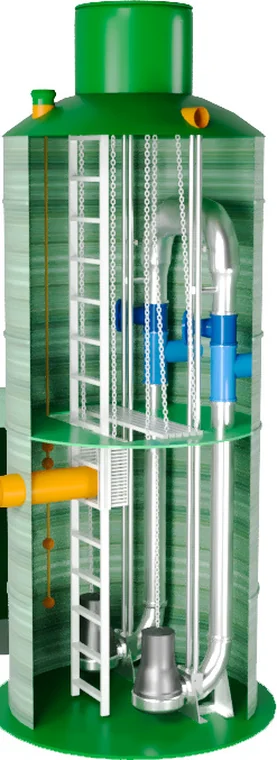

Вертикальное исполнение — основной вариант комплектной канализационной насосной станции. Корпус представляет собой цилиндр, который опускается в котлован стоймя и крепится к бетонной плите-якорю. Такая станция занимает минимум места на площадке: при объёме 50 м3 пятно застройки — круг диаметром 2,4 м вместо десятка метров, которые заняла бы та же ёмкость, уложенная горизонтально.

Изготавливаем корпуса сами, на собственной намоточной линии: диаметр от 1000 до 4200 мм, высота до 20 м, производительность до 10 000 м3/ч. Комплектация — по вашему проекту или по нашему подбору.

Чем вертикальная станция отличается от горизонтальной

Выбор исполнения определяется не вкусом проектировщика, а грунтом и глубиной подводящего коллектора.

Если по вашему объекту ограничений по глубине нет — ставится вертикальная. Подробно про второй вариант: горизонтальные КНС.

Когда выбирают вертикальное исполнение

• подводящий коллектор заложен глубоко и станция всё равно уходит вниз;
• площадка стеснённая: внутриквартальная территория, промплощадка с плотной застройкой;
• нужен большой аккумулирующий объём при малом пятне;
• станция передаётся на баланс водоканала — вертикальные корпуса привычны эксплуатирующим организациям;
• требуется разместить станцию под проезжей частью: круглое перекрытие проще рассчитать на транспортную нагрузку.

Характеристики, типоразмеры и монтаж

Типоразмеры вертикальных корпусов

Таблица показывает высоту цилиндрической части в метрах для заданного объёма и диаметра. Вес усреднённый, при стандартной толщине стенки. На диаметрах 4000 и 4200 мм толщина увеличивается, вес растёт заметно — по таким позициям считаем отдельно.

Прочерк означает, что такой объём на этом диаметре не мотают: корпус получается либо слишком вытянутым, либо неоправданно дорогим. Диаметры 1100 и 3500 мм из линейки выведены. Если нужного сочетания в таблице нет — изготовим по вашему чертежу: производство.

Дно, приямок и глубина заложения

У вертикальной станции вся работа по сбору осадка ложится на конус дна. Стенки приямка должны быть достаточно крутыми, чтобы взвесь не оставалась на полках, а сходила к зоне всасывания насоса.

Для гладких поверхностей свод правил допускает уклон стен приямка не менее 45° — против 60°, которые требуются для бетона.

СП 32.13330.2018, п. 8.2.17

Разница практическая: при одном и том же диаметре гладкий стеклопластиковый конус получается ниже бетонного, а значит меньше строительная глубина всей станции и дешевле котлован. Полный разбор требований свода правил — СП 32.13330.2018.

Сам стеклокомпозитный корпус — не обходное решение, а вариант, прямо предусмотренный нормативом:

«Насосные станции для перекачки бытовых и поверхностных сточных вод следует располагать в отдельно стоящих зданиях или использовать насосные станции с корпусами из стеклокомпозитных или полимерных материалов в полной заводской готовности для подземной установки».

СП 32.13330.2018, п. 8.2.2

Комплектация вертикальной станции

Насосную часть комплектуем агрегатами KSB, Grundfos, WILO, ABS, FLYGT, LOWARA, с 2022 года — CNP, LEO, ONIS, MasDaf, Hidrostal, Vandjord. Марка определяется рабочей точкой и характером стоков: как подбирается насос для КНС.

Монтаж

Корпус ставится на одну монолитную железобетонную плиту и крепится к её закладным стяжными ремнями или анкерами. Обратная засыпка — строительным песком слоями не более 30 см, поочерёдно с обеих сторон, с одновременным заполнением корпуса водой: это защита от всплытия и от смятия стенки несимметричным давлением грунта. У вертикальной станции это критичнее, чем у горизонтальной: чем выше корпус, тем сильнее работает боковое давление.

Полный порядок работ с параметрами — монтаж КНС: от котлована до пуска. Монтаж выполняем сами или контролируем вашего подрядчика: шеф-монтаж, пусконаладка. После пуска — регламентное обслуживание.

Этапы монтажа

1. котлован с креплением стенок и водопонижением, если нужно;
2. песчано-гравийная подготовка и монолитная железобетонная плита-якорь;
3. опускание корпуса краном и выверка по осям врезок;
4. крепление к закладным плиты стяжными ремнями или анкерами;
5. обратная засыпка песком слоями не более 30 см с одновременным заполнением корпуса водой;
6. монтаж насосов и обвязки, подключение шкафа управления, пусконаладка и сдача.

Что прислать для подбора

Подбор начинается не с диаметра корпуса, а с притока и требуемого напора:

1. расход стоков — средний и максимальный, либо число жителей или технологический расход;
2. характер стоков: бытовые, ливневые, производственные;
3. глубина лотка подводящего трубопровода и его диаметр;
4. отметка точки сброса и длина напорного трубопровода;
5. уровень грунтовых вод и тип грунта;
6. нагрузка на люк: зелёная зона или проезжая часть;
7. требования эксплуатирующей организации, если станция передаётся на баланс водоканала.

Методика — расчёт и подбор КНС. Готовое задание на поставку — типовое ТЗ на заглублённую КНС.

Документы

Частые вопросы

Какая максимальная глубина вертикальной КНС?

Высота корпуса — до 20 м. Практический предел задаёт не корпус, а котлован: крепление стенок, водопонижение и объём земляных работ растут быстрее стоимости самой станции.

Что будет с корпусом в обводнённом грунте?

Это штатная задача. Корпус проверяется на всплытие, плита рассчитывается как пригруз. Решение принимается расчётом, а не по аналогии с соседним объектом.

Можно ли поставить вертикальную станцию под проезжую часть?

Да. Люк и перекрытие подбираются на транспортную нагрузку, сверху ставится разгрузочная плита, чтобы нагрузка не передавалась на корпус.

Нужен ли резервный насос?

Зависит от категории надёжности станции. Число резервных агрегатов назначается по таблице 17 СП 32.13330.2018, при этом пункт 8.1.2 допускает хранение запасного насоса в помещении станции при возможности замены за 2–6 часов.

Сколько занимает изготовление?

Производственный цикл от одной недели. Точный срок называем после согласования компоновочного чертежа.
