Горизонтальные КНС из стеклопластика

Name: Горизонтальные КНС
Brand: АктивСток
Price: 760000 RUB
Availability: InStock

Когда нужна горизонтальная КНС

Высокий уровень грунтовых вод — глубокий котлован требует дорогого водопонижения

Скальные или плотные грунты, где разработка глубокого котлована затратна

Ограничение по глубине заложения от смежных коммуникаций

Требуется большой аккумулирующий объём при малом заглублении

Ливневая канализация с неравномерным притоком

Конструкция

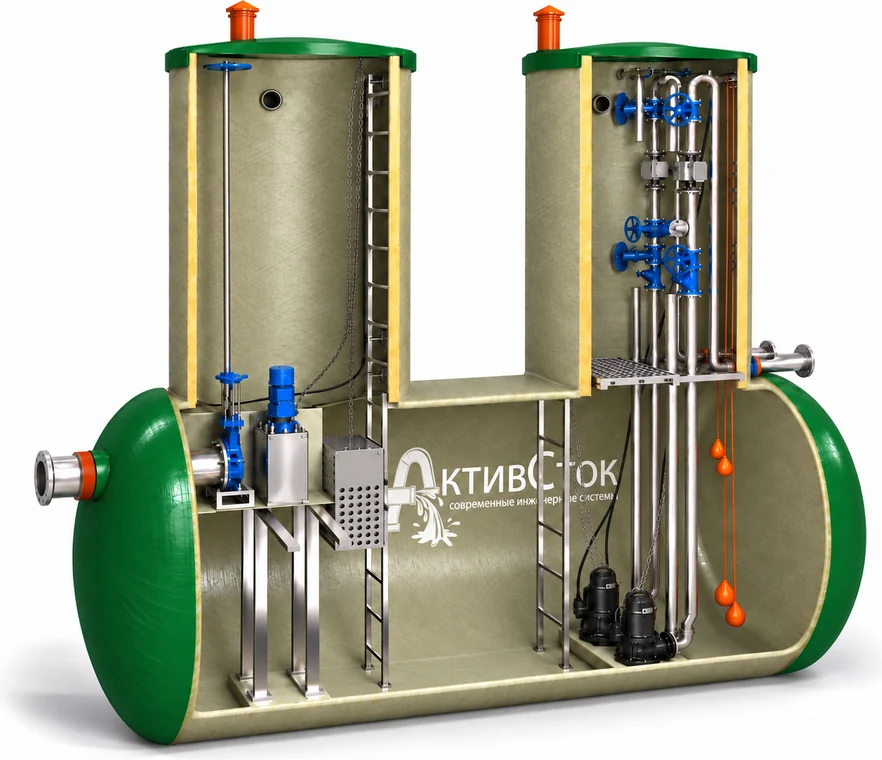

Горизонтальный стеклопластиковый корпус с усиленными рёбрами жёсткости. Насосное оборудование размещается в приямке в нижней части корпуса. Обслуживание — через технологические люки, расположенные над насосами.

Горизонтальный цилиндрический корпус с торцевыми днищами

Один или несколько люков-горловин по длине корпуса

Приямок под насосное оборудование

Анкерное крепление к железобетонной плите основания

Увеличенный аккумулирующий объём при малой глубине заложения

Наши преимущества

Дешевле, чем у конкурентов до 35%

Доставка и Сервис за 48 часов по всей РФ

Собственное производство резервуаров

Техническое сопровождение на всех этапах

Характеристики, типоразмеры и монтаж

Параметр	Значение
Диаметр корпуса	1000–4200 мм, 15 типоразмеров
Длина корпуса	до 18 м
Производительность	до 10 000 м3/ч
Напор	5–80 м
Материал	стеклопластик, машинная намотка
Горловины	одна или несколько по длине корпуса
Расчётный срок службы корпуса	более 50 лет при соблюдении норм эксплуатации

Когда выбирают горизонтальное исполнение

Горизонтальная станция — ответ на ограничения площадки, а не вопрос вкуса:

скальный или полускальный грунт — каждый метр вглубь это разработка скалы, дешевле уйти в длину;
высокий уровень грунтовых вод — меньше глубина, меньше водопонижение;
ограничение по глубине котлована от проектировщика или из-за соседней застройки;
подводящий коллектор заложен неглубоко — вертикальный корпус тогда работает вхолостую;
есть свободная полоса длиной до двадцати метров.

Чем горизонтальная отличается от вертикальной

	Горизонтальная	Вертикальная
Глубина котлована	по диаметру корпуса, мелкое заложение	по высоте корпуса, до 20 м
Пятно застройки	полоса длиной до 18 м	круг диаметром корпуса
Земляные работы	больше в плане, меньше вглубь	меньше в плане, больше вглубь
Плита-якорь	длинная, под всю образующую	компактная, под днище
Зона всасывания	приямок в одном сечении	конусное дно, осадок сходит сам
Доступ к узлам	несколько горловин по длине	одна горловина сверху

Второй вариант разобран отдельно: вертикальные КНС.

Типоразмеры горизонтальных корпусов

Длина цилиндрической части в метрах для объёма и диаметра. Масса при стандартной толщине стенки; на диаметрах 4000 и 4200 мм толщина увеличивается, такие позиции считаем отдельно.

Объём, м3	Ø1000	Ø1200	Ø1400	Ø1500	Ø1600	Ø1800	Ø2000	Ø2300	Ø2400	Ø3000	Ø3200	Ø3600	Ø4000	Ø4200	Масса сухая, кг
5	6.9	4.8	3.5	3.1	2.7	—	—	—	—	—	—	—	—	—	300
10	—	9.2	6.8	5.9	5.2	—	—	—	—	—	—	—	—	—	550
15	—	—	9.7	8.4	7.4	5.9	4.7	—	—	—	—	—	—	—	880
20	—	—	—	12.0	10.5	8.3	6.8	5.1	—	—	—	—	—	—	1020
25	—	—	—	—	13.0	10.3	8.3	6.3	5.8	—	—	—	—	—	1200
30	—	—	—	—	—	12.2	9.9	7.5	6.9	—	—	—	—	—	1400
35	—	—	—	—	—	14.2	11.5	8.7	8.0	—	—	—	—	—	1600
40	—	—	—	—	—	—	13.1	9.9	9.1	—	—	—	—	—	1720
45	—	—	—	—	—	—	14.2	10.7	9.9	6.3	—	—	—	—	1840
50	—	—	—	—	—	—	16.4	12.4	11.4	7.3	—	—	—	—	1920
60	—	—	—	—	—	—	—	14.9	13.7	8.8	7.7	—	—	—	3050
70	—	—	—	—	—	—	—	—	15.9	10.2	9.0	—	—	—	3400
80	—	—	—	—	—	—	—	—	18.6	11.9	10.5	—	—	—	3800
90	—	—	—	—	—	—	—	—	—	13.2	11.6	—	—	—	4200
100	—	—	—	—	—	—	—	—	—	14.7	12.9	10.2	—	—	4550
120	—	—	—	—	—	—	—	—	—	17.4	15.3	12.1	—	—	5300
150	—	—	—	—	—	—	—	—	—	—	18.7	14.8	12.0	10.9	6250
200	—	—	—	—	—	—	—	—	—	—	—	—	16.5	15.0	11800

Прочерк означает, что такой объём на этом диаметре не мотают. Нужного сочетания нет — изготовим по вашему чертежу: производство.

Приямок и работа насоса

Главное отличие в гидравлике дна. У вертикального корпуса конус собирает осадок к насосу сам, у горизонтального дно вытянуто, и зона всасывания формируется приямком в одном из сечений. Насос ставится в него, остальная длина работает как аккумулирующий объём.

Отсюда два требования. Уклон подводящего лотка и место врезки согласуются с положением приямка, иначе осадок ляжет в дальнем конце. На длинных корпусах имеет смысл предусмотреть промывочный узел или перемешивание.

Свод правил разрешает размещать насосы и запорно-регулирующую арматуру в разных корпусах — для горизонтальной компоновки это штатный приём.

СП 32.13330.2018, п. 8.2.6

Комплектация станции

Узел	Назначение
Корпус с приёмным резервуаром	приём и накопление стоков между пусками насоса
Приямок под зону всасывания	сбор осадка и стабильная работа насоса
Погружные насосы	подъём стоков в напорный коллектор
Автотрап с направляющими	подъём насоса без спуска человека внутрь
Напорная обвязка	трубопроводы от насосов до выпуска
Задвижки и обратные клапаны	отсечение насоса для обслуживания
Датчики уровня	уровни пуска, остановки и аварии
Горловины с люками	доступ к узлам по длине корпуса
Шкаф управления	автоматика, защиты, чередование насосов

Насосы KSB, Grundfos, WILO, ABS, FLYGT, LOWARA, с 2022 года CNP, LEO, ONIS, MasDaf, Hidrostal, Vandjord: как подбирается насос для КНС.

Как подобрать

расход стоков — средний и максимальный;
характер стоков: бытовые, ливневые, производственные;
глубина лотка подводящего трубопровода и его диаметр;
отметка точки сброса и длина напорного трубопровода;
уровень грунтовых вод и тип грунта — это определяет размер плиты;
какую полосу можно отвести под корпус;
нагрузка на люки.

Методика — расчёт и подбор КНС, форма данных — опросный лист.

Цена горизонтальной КНС

Цена начинается от 760 000 ₽ и складывается из четырёх величин:

типоразмер корпуса — диаметр и длина под требуемый объём;
число и марка насосов, наличие резервного;
состав автоматики;
плита-якорь и нагрузка на люки: у горизонтальной плита длиннее, это заметная часть сметы.

Точную цифру называем по заполненному опросному листу за 45 минут.

Монтаж

Корпус укладывается на монолитную плиту и крепится к закладным стяжными ремнями. Плита работает и как основание, и как пригруз против всплытия. Обратная засыпка — песком слоями не более 30 см, поочерёдно с обеих сторон, с одновременным заполнением водой: односторонняя подсыпка даёт боковое давление на длинную образующую и может овализовать сечение.

Порядок работ — монтаж КНС, далее шеф-монтаж, пусконаладка и обслуживание.

Частые вопросы

Сколько стоит горизонтальная КНС?

От 760 000 ₽. Цена зависит от типоразмера корпуса, числа и марки насосов, состава автоматики и размеров плиты. Предложение по опросному листу готовим за 45 минут.

Горизонтальная дороже вертикальной?

Сам корпус при равном объёме стоит сопоставимо. Разница набегает на площадке: горизонтальная экономит на глубине котлована и водопонижении, но требует длинной плиты и большей площади разработки.

Сколько нужно места?

Полоса длиной от корпуса плюс пространство под откосы или крепление стенок. Для корпуса 12 м это ориентировочно 16–18 м, точнее считается по грунту.

Не заилится ли длинный корпус?

Заилится, если приямок и врезка разнесены без учёта гидравлики. Поэтому положение приямка и режим откачки задаются расчётом, а на длинных корпусах предусматривается промывка.
