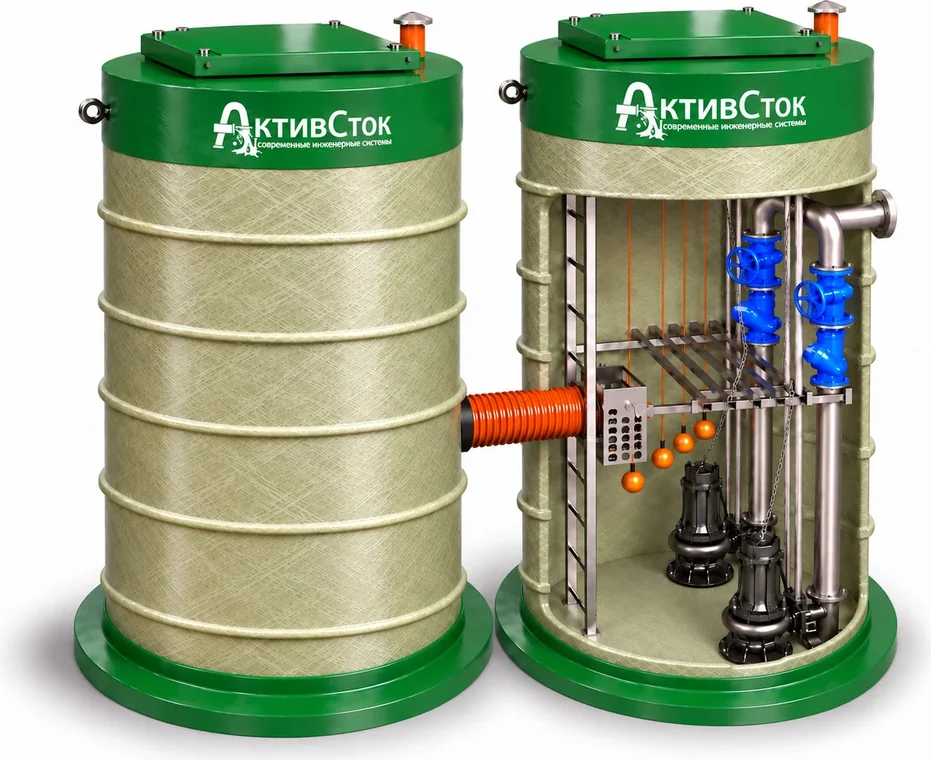

Многокорпусная КНС из стеклопластика

Наши работы

Другие объекты

Многокорпусная канализационная насосная станция — станция из двух и более соединённых между собой корпусов. Такая компоновка применяется при больших расходах, когда требуется разделить приёмную камеру и машинный отсек, разместить решётки и запорную арматуру в отдельном корпусе или обеспечить объём, недостижимый в одном корпусе.

Где применяются

• Объекты ГУП «Водоканал» и муниципальных сетей
• Крупные жилые массивы и микрорайоны
• Промышленные предприятия с большим расходом стоков
• Главные и районные насосные станции в схемах водоотведения
• Объекты, где по техническим условиям требуется разделение зон

Компоновка

Корпуса соединяются переливными или напорными трубопроводами и, при необходимости, переходными люками. Типовая схема — приёмный корпус с решёткой и корпус с насосным оборудованием; в трёх- и четырёхкорпусном исполнении добавляются камера переключения и камера запорной арматуры.

• Приёмная камера: гашение потока, задержание крупных включений
• Машинный отсек: насосные агрегаты, направляющие, трубная обвязка
• Камера запорной арматуры: задвижки, обратные клапаны, узлы переключения
• Опционально — камера учёта с расходомером

Характеристики, схемы и типоразмеры

Когда нужна многокорпусная схема

Один корпус перестаёт быть решением в четырёх случаях:

• требуемый объём не помещается в один корпус при доступных диаметрах и допустимой глубине;
• нужен аварийный объём — отдельная ёмкость принимает сток при отключении энергии или отказе насосов;
• станция идёт на баланс водоканала и по его требованиям насосная часть выносится в отдельный корпус;
• ограничение по габаритам перевозки — корпус нужного размера не довезти на объект.

Как устроен комплекс

Корпуса соединяются переливами или напорными перемычками и работают как единое сооружение. Параллельная схема — корпуса одинаковые, сток распределяется между ними, насосы работают в общий напорный коллектор; так набирают объём и резервируют мощность. Схема с разделением функций — приёмный корпус, отдельный корпус с насосами, при необходимости третий под аварийный объём; так проще обслуживать и безопаснее для персонала.

Свод правил прямо допускает размещать насосы и запорно-регулирующую арматуру в разных корпусах — это и есть основание для схемы с разделением функций.

СП 32.13330.2018, п. 8.2.6

Число резервных насосов назначается по таблице 17 того же свода правил; пункт 8.1.2 допускает хранение запасного насоса в помещении станции при возможности замены за 2–6 часов. Разбор — СП 32.13330.2018.

Типоразмеры корпусов

Комплекс собирается из тех же корпусов, что и одиночная станция. Длина цилиндрической части в метрах; у вертикального корпуса это высота. Общий объём — сумма объёмов корпусов.

Комплектация

Как подобрать

1. расход стоков — средний и максимальный;
2. требуемый аварийный объём и допустимое время без откачки;
3. глубина подводящего коллектора и отметка сброса;
4. требования эксплуатирующей организации, если станция идёт на баланс;
5. уровень грунтовых вод и тип грунта;
6. габариты площадки и возможности доставки корпусов.

Методика — расчёт и подбор КНС. Для объектов водоканала есть отдельное исполнение: КНС по требованиям ГУП «Водоканал».

Цена многокорпусной КНС

Цена начинается от 1 460 000 ₽ и зависит от четырёх величин:

1. число и типоразмер корпусов;
2. схема: параллельная или с разделением функций;
3. насосная группа и наличие резерва;
4. состав автоматики и диспетчеризации на весь комплекс.

Точную цифру называем по заполненному опросному листу за 45 минут.

Монтаж

Каждый корпус ставится на свою монолитную плиту и крепится к закладным, засыпка ведётся послойно с одновременным заполнением водой. Ключевой момент — выдержать проектные отметки переливов между корпусами: после засыпки исправить их уже нельзя. Порядок работ — монтаж КНС, далее шеф-монтаж и пусконаладка.

Частые вопросы

Сколько стоит многокорпусная КНС?

От 1 460 000 ₽. Цена зависит от числа и размера корпусов, схемы, насосной группы и автоматики. Предложение по опросному листу готовим за 45 минут.

Зачем разносить насосы в отдельный корпус?

Так проще и безопаснее обслуживать: персонал спускается в сухую камеру, а не в приёмный резервуар со стоками. Свод правил такую схему прямо допускает.

Нужен ли аварийный корпус?

Он нужен, если объект нельзя останавливать: отдельная ёмкость принимает сток при отключении энергии или отказе насосов. Объём считается по времени, которое станция должна продержаться без откачки.

Можно ли нарастить комплекс позже?

Да, если это заложено заранее: предусматриваются перемычки и запас по напорному коллектору. Достроить корпус к готовой станции без подготовки сложнее и дороже.

Что критично при монтаже?

Отметки переливов между корпусами. Ошибка означает, что один корпус наполняется, а другой стоит пустым, и после засыпки это не исправить.
